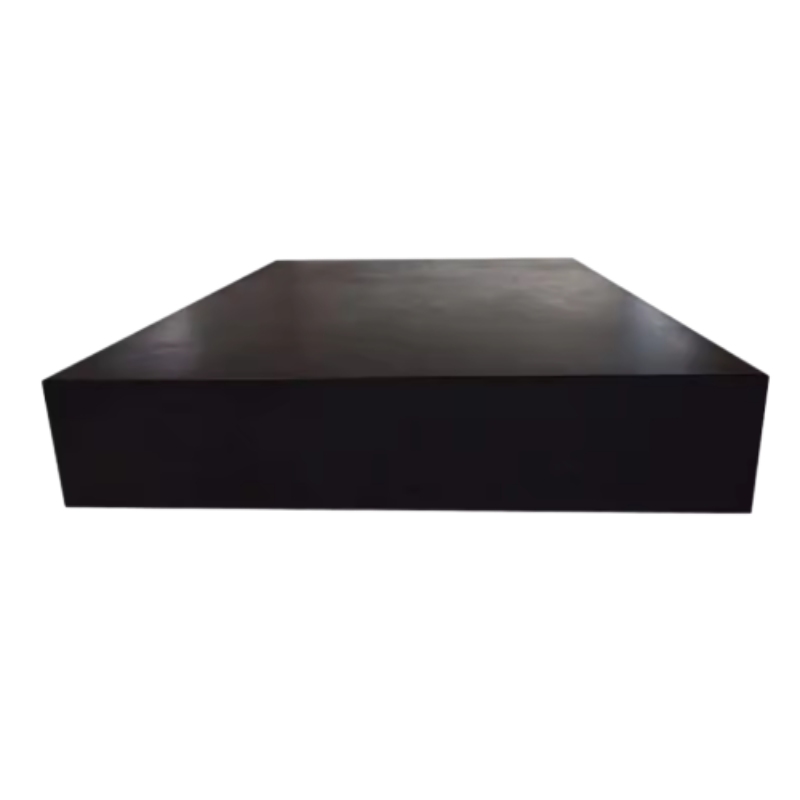

Гранітна інспекційна поверхнева пластина

Гранітна платформа – це продукт платформи, виготовлений з граніту, обробленого верстатами та вручну заземлити в постійній температурній камері, з високою точністю плоскості.

Фізичні параметри гранітної платформи:

Питома вага: 2970-3070 кг/м3;

Сила на стиск: 245-254 кг/м

m2;

Еластичний знос: 1,27-1.47n/мм2;

Коефіцієнт лінійного розширення: 4,6 × 10-6/℃;

Швидкість поглинання води 0,13;

Берегова твердість HS70 або вище.

Точність гранітних платформ набагато вища, ніж у чавунних платформ. Це пояснюється тим, що граніт пройшов тривале лікування старіння і більше не має внутрішнього стресу. Рівні точності 000, 00, 0 та 1 є ідеальними інструментами для маркування та перевірки в обробці підприємств.

Місце походження: hebei, Китай

Гарантія: 1 рік

Індивідуальна підтримка: OEM, ODM, OBM

Бренд: Блюд

Номер моделі: 1006

Матеріал: Граніт

Колір: Бланк

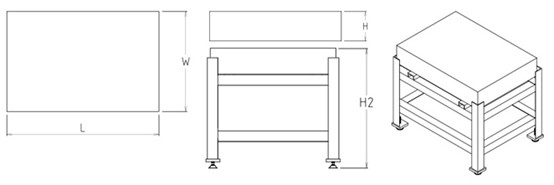

Специфікація: 200×200 мм-3000×5000 мм або налаштування

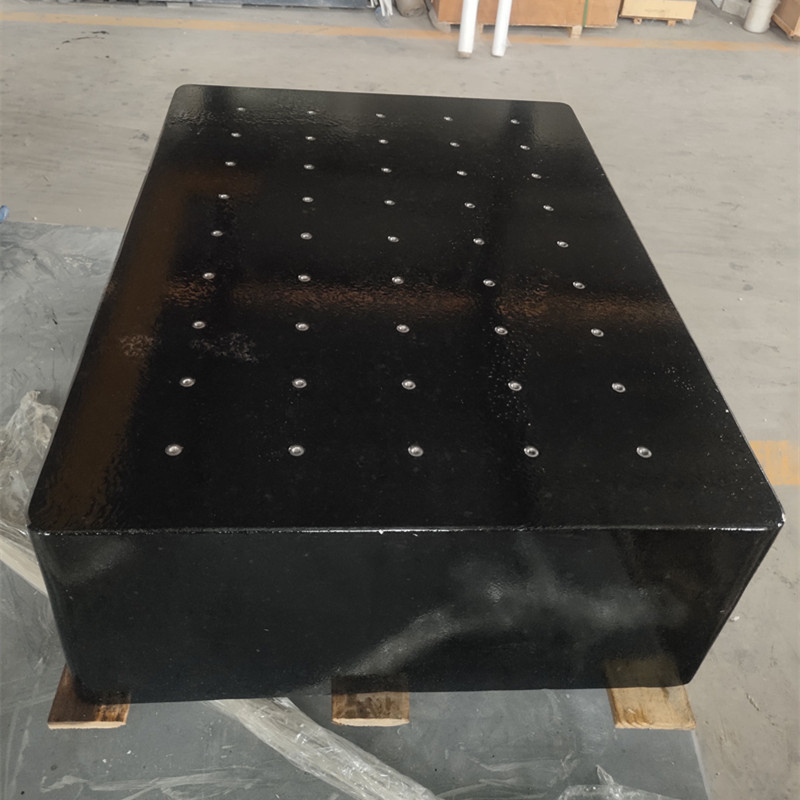

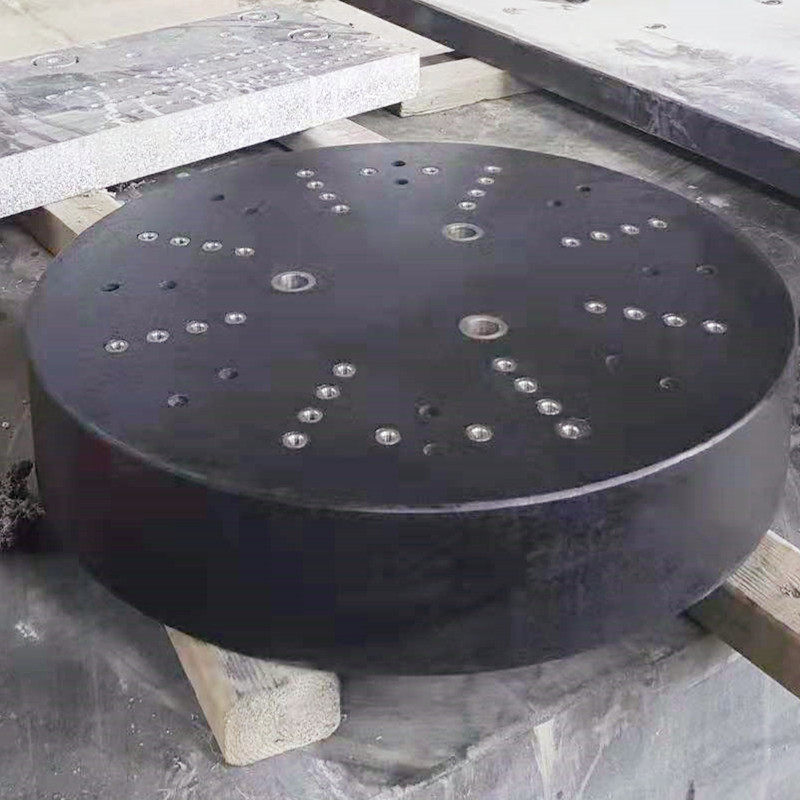

Поверхня: Плоскі, постуковані отвори, Т-куточки тощо.

Твердість робочої поверхні: HS70

Поверхнева обробка: обробка землі

Точний клас: 0-2

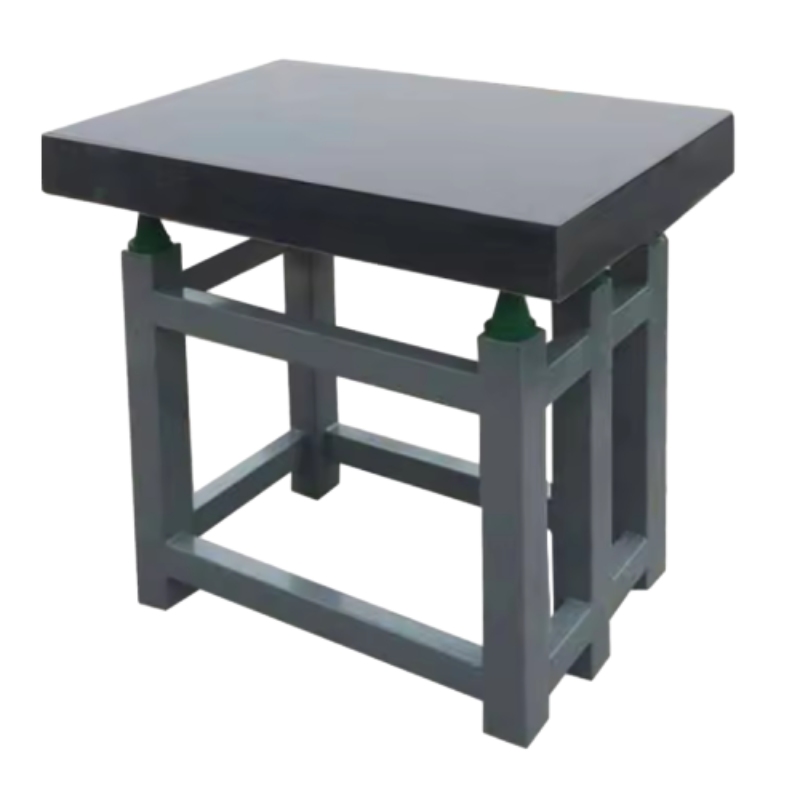

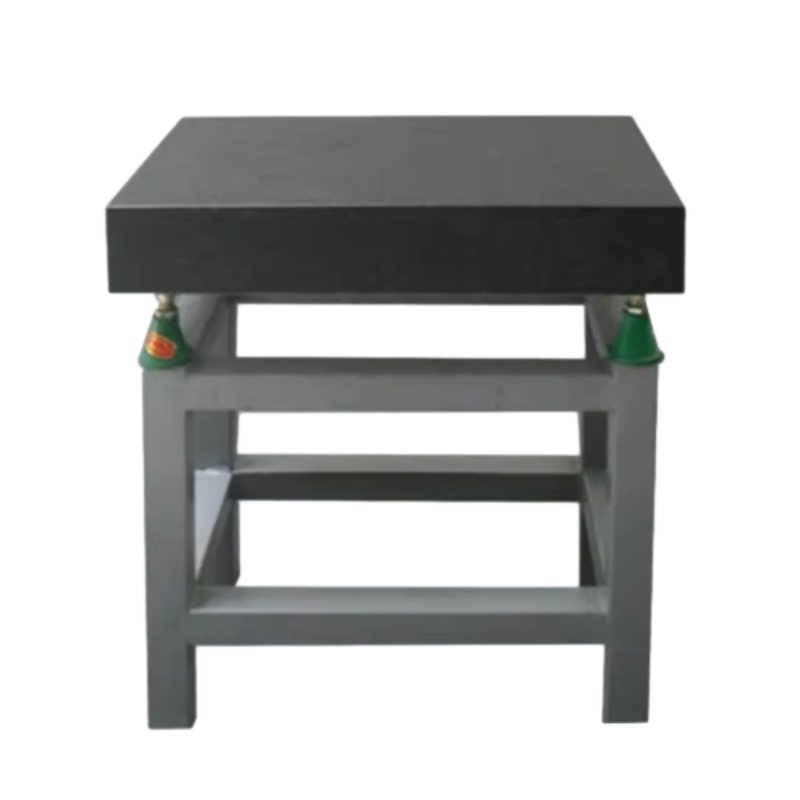

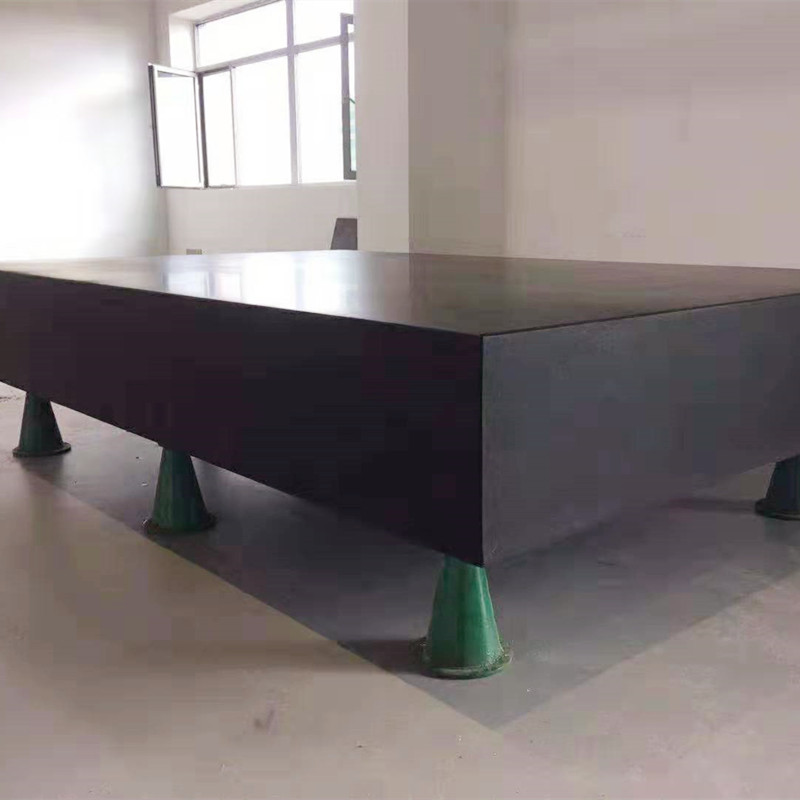

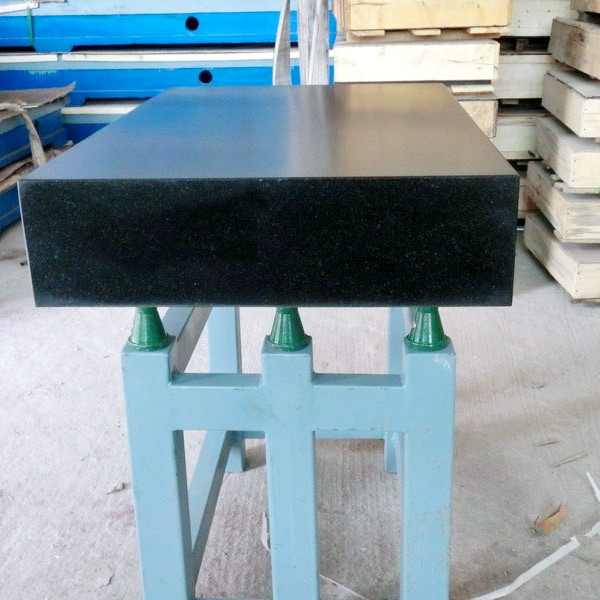

Підставка: Доступно

Упаковка: P Lywood Box

Використання: Точне вимірювання, огляд, макет, Т та маркування

Деталі упаковки: коробка для фанери

Здатність постачання: 20000 штук/шматки на рік

Час:

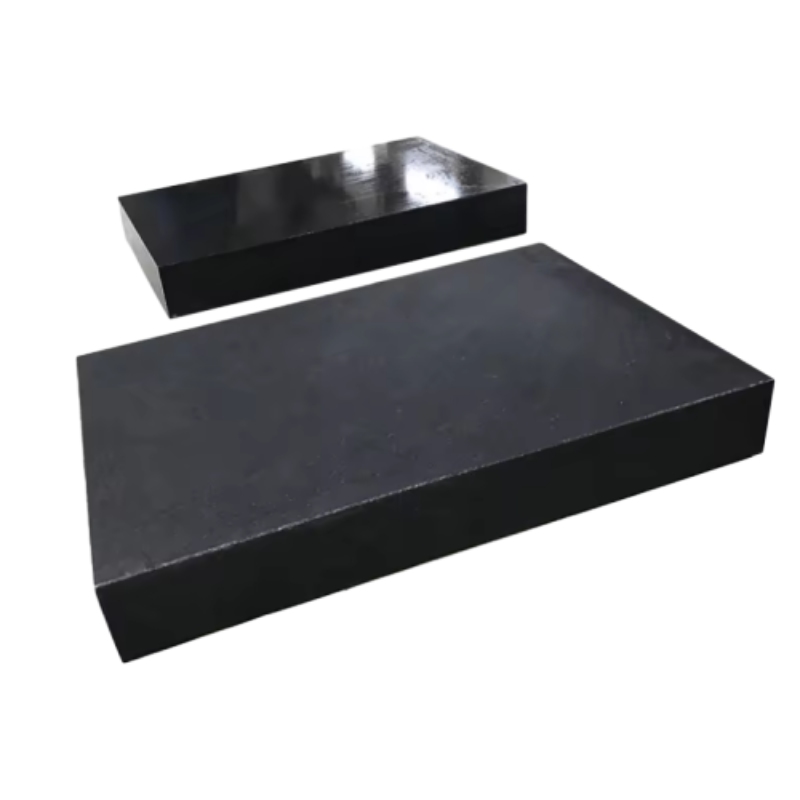

Гранітна поверхнева пластина:

Гранітні поверхневі пластини найвідоміші через їхні властивості без іржі. Твердість гранітних поверхневих пластин також більше

ніж поверхневі пластини чавуну. Вони дико використовуються для точного вимірювання, огляду, планування та маркування та

Переважні лабораторії, інженерні промисловості та семінари.

Матеріал: Граніт

Специфікація: 1000×750 мм-3000×4000 мм або налаштування

Поверхня: плоскі, постуковані отвори, Т-куточки тощо.

Твердість робочої поверхні: HS70

Обробка поверхні: обробка землі

Точність оцінка: 0-2

Упаковка: коробка для фанери

Чому гранітні поверхневі пластини є важливими для вимірювання точності

У сфері вимірювання точності гранітні поверхневі таблички виступають як незамінний інструмент для контролю якості та інженерних програм. Їх унікальні властивості роблять їх кращим вибором серед точних інженерів, машиністів та фахівців із забезпечення якості.

Гранітні поверхневі пластини виготовлені з природного граніту, відомі своєю винятковою твердістю, стабільністю та стійкістю до деформації. Цей суцільний фундамент дозволяє проводити точні вимірювання, оскільки забезпечує рівну, стабільну опорну поверхню. На відміну від інших матеріалів, граніт не викриває і не змінює форму з часом, гарантуючи, що вимірювання залишаються послідовними та надійними.

Однією з найважливіших переваг гранітних поверхневих пластин є їх здатність протистояти зношенню від повторного використання. Ця довговічність є життєво важливою у промислових умовах, де точність є першорядною. Крім того, граніт є хімічно стійким, що дозволяє йому протистояти впливу масел, розчинників та інших забруднень, не втрачаючи своєї цілісності. Ця характеристика має вирішальне значення для підтримки чистої робочої області та забезпечення того, що вимірювальне обладнання залишається незадоволеним.

Більше того, гранітні поверхневі таблички бувають різних розмірів та конфігурацій, що обслуговують різні програми. Незалежно від того, чи використовується для перевірки оброблених деталей, вирівнювання обладнання або проведення складних завдань складання, ці таблички забезпечують універсальне рішення для різних потреб вимірювання точності. Їх гладку поверхню можна легко очистити та підтримувати, сприяючи їх довгостроковій зручності та точності.

На закінчення, гранітні поверхневі пластини мають важливе значення для будь-якої роботи, що вимагає високоточних вимірювань. Їх довговічність, стабільність та стійкість до факторів навколишнього середовища роблять їх ідеальним вибором для професіоналів у різних галузях. Інвестування в гранітну поверхневу плиту не тільки підвищує точність вимірювання, але й забезпечує довговічність ваших інструментів та обладнання, що робить його розумним вибором для будь-якої організації, орієнтованої на якість.

Роль гранітних поверхневих пластин у сучасній обробці ЧПУ

У царині сучасної обробки ЧПУ (комп’ютерного числового управління) точність є першорядною. Серед різних інструментів, що полегшують цю точність, гранітні поверхневі пластини виділяються як наріжний камінь процесу обробки. Їх роль у обробці ЧПУ є життєво важливою, і багатогранною, що забезпечує стабільну основу, яка забезпечує оптимальну продуктивність.

Гранітні поверхневі пластини цінуються за їх виняткову жорсткість та стабільність. Ці пластини, виготовлені з природного граніту, пропонують плоску і тверду поверхню, яка є важливою для вимірювання та перегляду оброблених деталей. Інертні властивості граніту також мінімізують ефекти коливань температури, гарантуючи, що точні вимірювання залишаються послідовними з часом. Ця стабільність має вирішальне значення в середовищах обробки ЧПУ, де навіть найменше відхилення може призвести до значних помилок у кінцевому продукті.

Більше того, гранітні поверхневі пластини оснащені високою стійкістю до зносу, що дозволяє їм протистояти суворості щоденного використання у виробничих налаштуваннях. На відміну від інших матеріалів, граніт не деформується під тиском, зберігаючи свою площину та точність навіть при великих навантаженнях. Крім того, їх непориста природа допомагає в легкому очищенні та обслуговуванні, що ще більше сприяє їх довговічності.

У обробці з ЧПУ гранітні поверхневі пластини служать найважливішими інструментами не лише для вирівнювання та допоміжних заготовок під час обробки, але і для точності вимірювання. Ці таблички мають вирішальне значення при калібруванні машин ЧПУ, оскільки вони забезпечують надійні опорні точки, щоб переконатися, що кожен компонент правильно обробляється.

На закінчення, роль гранітних поверхневих пластин у сучасній обробці ЧПУ не може бути завищена. Вони забезпечують необхідну стабільність, довговічність та точність, які є критичними для високоякісних процесів обробки. По мірі того, як галузь продовжує розвиватися, залежність від гранітних поверхневих плит залишатиметься ключовим компонентом у досягненні досконалості виробництва.

Властивості матеріалу та фізичні переваги поверхневих пластин з гранітного огляду

Гранітні поверхневі пластини Storaen розроблені для забезпечення неперевершеної стабільності та точності як основи для промислового вимірювання, використовуючи унікальні властивості матеріалу природного граніту для встановлення орієнтиру в метрології. Як надійний постачальник точних гранітних поверхневих таблиць та гранітних таблиць, ми пропонуємо рішення, які переважають у вимогливих умовах, від майстер -класів з ЧПУ до лабораторій аерокосмічної калібрування.

Геологічна основа для неперевершеної стабільності

Сформовані протягом мільярдів років від магматичної породи, складеної головним чином піроксеном та плагіоклазою, наші гранітні поверхневі пластини мають щільну рівномірну кристалічну структуру (розмір зерна ≤0,5 мм), що усуває внутрішні напруги – критичну перевагу перед металевими альтернативами, схильними до викривлення або корозії. Цей природний склад призводить до вражаючої послідовної чорної поверхні з мінімальною пористістю, що забезпечує ідеальну плоску орієнтиру для калібрування поверхневої пластини та розмірних перевірок, де точність на рівні мікрона не підлягає переговорам.

Механічні властивості, побудовані для важкого використання

Фізичні атрибути наших гранітних таблиць інспекції оптимізовані для промислової суворості:

Висока вантажопідйомність: з щільністю 2970 кг/м³ та міцністю на стиск 245 МПа, ці пластини витримують статичні навантаження до 5000 кг/м² без деформації-ідеальні для підтримки важких компонентів під час модульних налаштувань зварювальної таблиці або калібрування машини ЧПУ.
Виняткова твердість: берегова твердість 70+ чинить опір подряпинам та відступам від частого калібрувального або контакту з кріпленням, забезпечуючи, що поверхня залишається без дефектів, які могли б погіршити цілісність вимірювання протягом десятиліть використання.
Вібрація демпфування: зерниста мікроструктура поглинає на 80% більше вібрації, ніж чавун, мінімізуючи перешкоди від сусідньої машини – істотної особливості для точних завдань, таких як вирівнювання вимірювальної машини (CMM).

Екологічна стійкість для послідовної точності

Гранітні поверхневі пластини Storaen на продаж процвітають у складних умовах завдяки:

Теплова стійкість: низький коефіцієнт лінійного розширення (4,6 × 10⁻⁶/° C) забезпечує мінімальну розмірну зміну в діапазоні температури (10–30 ° C), зменшуючи помилки, спричинені термічними коливаннями в безумовних семінарах.
Корозійна стійкість: З швидкістю поглинання води всього 0,13%, непориста поверхня відштовхує олії, охолоджуючі та вологості-алімінуюча іржа або хімічна деградація, поширена в сталевих пластинах.
Нульова магнітна проникність: не магнітні властивості роблять ці пластини ідеальними для галузей, де електромагнітні інтерференції можуть перекосити вимірювання на основі датчиків, такі як напівпровідникове виробництво або тестування медичних пристроїв.

Досконалість дизайну для практичного використання

Крім природних переваг матеріалів, наші таблички містять точні деталі:

Поверхнева обробка: земля оброблення RA ≤0,8 мкм забезпечує оптимальний контакт для індикаторів набору, вимірювальних приладів та інших інструментів метрології, забезпечуючи повторювані результати в межах ± 2 мкм для планшетів 000.
Модульна сумісність: стандартні розміри (200 × 200 мм до 3000 × 5000 мм) та необов’язкові T-клопоти або кріпильні отвори забезпечують безперебійну інтеграцію з модульними таблицями зварювання або спеціальними світильниками, підвищення універсальності у виробничих та інспекційних робочих процесах.

Довіра Сторена до матеріальної точності

Коли точність та довговічність не підлягають обороту, гранітні поверхневі пластини Storaen забезпечують природні та інженерні переваги, необхідні для піднесення ваших процесів метрології. Незалежно від того, що використовується як стандарт для калібрування поверхневих пластини, стабільна платформа для перевірки аерокосмічних компонентів або міцна основа для важких установ зварювання, наші рішення поєднують геологічну досконалість з дизайном промислового класу.

Служби налаштування та забезпечення якості для поверхневих пластин Storaen Granite Engrate

Storaen пишається тим, що доставляє гранітні поверхневі таблички, які відповідають унікальним вимогам вашого вимірювання точності та промислових застосувань. Крім стандартних пропозицій, наші послуги з налаштування та сувора забезпечення якості гарантують, що кожна точна гранітна поверхнева плита та таблиця гранітних оглядів підібрані до ваших специфікацій – підтримуються сертифікатами та гарантіями, які надихають на довіру до кожного вимірювання.

Індивідуальні рішення для кожної вимоги

Спеціальні розміри та геометрія

Незалежно від того, чи потрібна вам компактна таблиця огляду граніту для використання лабораторії (200 × 200 мм) або негабаритна платформа для важких машин (до 5000 × 8000 мм), наші інженери працюють з вами, щоб визначити розміри, товщину та форму-включаючи кругові, прямокутні або негідні конструкції. Спеціальні профілі Edge (камера, скошені) та вбудовані основи підвищують стабільність при інтеграції з модульними таблицями зварювання або автоматизованими світильниками.

Поверхневі функції для функціональної досконалості

T-SLOTS та кріпильні отвори: T-S-SCLOTS з точністю (стандарт ISO 2571) або різьбові отвори (M6-M24) Вмикають безпечне затискач вимірювань, світильників або робототехнічних озброєнь, ідеально підходять для динамічних налаштувань інспекції або модульних конфігурацій таблиць зварювання.
Спеціалізовані покриття: Необов’язкові антистатичні або проти ковзаючі покриття захищають від накопичення пилу або ковзання компонентів у середовищі виробництва напівпровідників або медичних пристроїв.

Сумісність багатоплатформ

Наші гранітні поверхневі пластини розроблені для безперешкодного інтеграції з координатними вимірювальними машинами (CMM), вимірювальними вимірюваннями та системами калібрування поверхневої пластини, з попередньо залученими опорними точками для відстежуваних вимірювань у глобальних стандартах (ISO 8512, ASME B89.1.3).

Безкомпромісний процес забезпечення якості

Вибір матеріалів та огляд

Кожна плита починається з граніту преміум-класу (розмір зерна ≤0,5 мм, поглинання води ≤0,13%), візуально та ультразвукове випробування для усунення внутрішніх недоліків. Тільки скеля з рівномірною щільністю (2970 кг/м³+) та твердістю берега D ≥70 переходить до обробки.

Точне виробництво

Шліфування та полірування: найсучасніші шліфувальні машини з ЧПУ досягають поверхневих оздоблень, як і РА 0,8 мкм, з плоскою плоскості контрольовано до ± 2 мкм для планшетів 000 класів-перевірених за допомогою лазерних інтерферометрів.
Зниження теплового напруги: Пластини проходять 72-годинну стабілізацію при 20 ± 2 ° С для усунення залишкових напруг обробки, забезпечуючи довгострокову стабільність розмірів у середовищі, що коливаються.

Гарантія та післяпродажна підтримка

Глобальна мережа сервісу: Для гранітних поверхневих табличок для продажу по всьому світу наша команда надає настанови щодо встановлення, періодичні послуги з повторної калібрування та швидкий реагування на технічні запити – передбачення ваших інвестицій підтримує пікову продуктивність протягом десятиліть.

Виберіть Storaen для індивідуальної точності

Незалежно від того, чи потрібна вам замовлена гранітна таблиця інспекції для вирівнювання аерокосмічних компонентів, великої гранітної поверхневої пластини для промислових зварювальних світильників або калібрована платформа для метрології лабораторії, налаштування та забезпечення якості Storaen встановлюють стандарт. Наша прихильність відповідати вашим точним потребам з геологічною довговічністю та точністю інженерії робить нас партнером вибору для виробників, які відмовляються йти на компроміс у цілісності вимірювання. Вивчіть наші гранітні поверхневі таблички для продажу сьогодні та відчувайте потужність рішення, побудованого виключно для вас.
