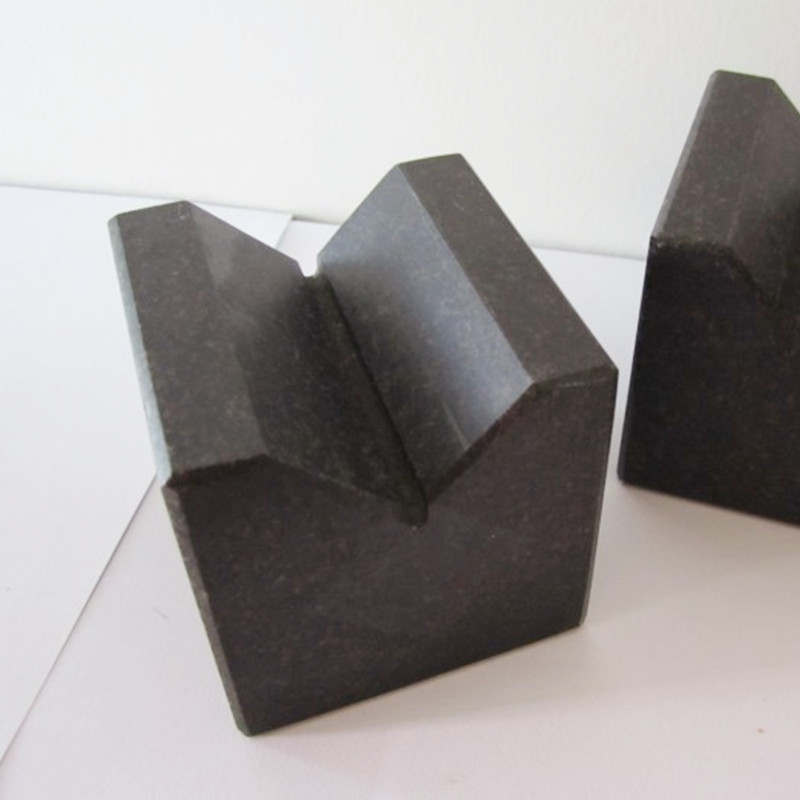

Гранітний V-рамковий мармур V-Frame

Гранітна рамка V-подібної форми виготовлена з природного гранітного матеріалу "Jinan Qing" за допомогою механічної обробки та ручного точного шліфування. Чорний блиск, рівномірна структурна текстура, хороша стабільність, висока міцність, висока твердість, гранітна V-подібна рамка з такими перевагами, такими як висока точність, без іржі, кислотна стійкість та стійкість до лугу, без намагніченості, без деформації та хороша стійкість до зносу. Підходить для огляду, вимірювання, маркування та позиціонування роботи в галузі механічної обробки та компонентів.

Гранітний вимірювальний інструмент V Форма Чорний блок

Точність гранітного V-рамки: рівень 000-1.

Гранітні V блоки (v кадр) програми: вирівнювання вала в механічній обробці

При механічній обробці точне вирівнювання вала має вирішальне значення для мінімізації вібрації, зменшення зносу та забезпечення оптимальної продуктивності обертової машини. Гранітні V -блоки Storaen (V кадри) пропонують стабільне, точне рішення для цього виклику, використовуючи природні властивості граніту Цзін Цін, щоб забезпечити неперевершену точність у завданнях вирівнювання валів у галузях промисловості – від виробництва автомобілів до аерокосмічної інженерії.

1. Фундамент вирівнювання вала: чому гранітні V-кадри Excel

Гранітні V блоки Storaen забезпечують три основні переваги для вирівнювання вала:

Розмірна стабільність: Граніт Цзін Цін (твердість ≥70HS) може похвалитися низьким коефіцієнтом теплового розширення (8,3 × 10⁻⁶/° C), підтримуючи точність вирівнювання через температуру (10 ° C – 40 ° C). На відміну від сталевих V-блоків, які розширюються/стискаються непередбачувано, наші гранітні рамки зберігають вали, вирівняні в межах ± 5 мкм/м, навіть у неопалюваних майстернях.
Вібраційне демпфування: зерниста структура каменю поглинає на 60% більше вібрації, ніж сталь, критично важлива для підтримки вирівнювання під час високошвидкісної обробки. Гранітний V рамка 160 × 160 × 90 мм стабілізує 50 кг валів, що обертаються при 3000 об / хв, зменшуючи балаканину інструменту та шорсткість поверхні (RA ≤0,8 мкм).
Корозійна резистентність: природно, імунітет до теплоносія, олії та вологи, гранітні V -блоки Storaen потребують профілактики нульової іржі – для суворих обробних середовищ, де сталеві альтернативи погіршуються протягом місяців.

2. Точні оцінки для кожної потреби вирівнювання

Виберіть правильний рівень точності для своєї програми:

Ступія 000 (± 2 мкм площина): використовується у виробництві аерокосмічних компонентів, 100 × 100 × 63 мм гранітний V -рамка вирівнює титанові сплави до стандартів ASME B89.3.2, забезпечуючи концентрацію в межах 5 мм для роторів струменевих двигунів – Critical для мінімізації аеродинамічного перетягування.
0 клас (± 5 мкм площина): Ідеально підходить для автомобільного вузла силового агрегату, розміщення рамки 200 × 200 × 125 мм сталеві колінчасті вали з паралелілізмом ± 0,01 мм/м, зменшуючи знос підшипника на 30% у двигунах високих сил.
1 ступінь (± 10 мкм площина): підходить загальні промислові завдання, такі як вирівнювання конвеєра валика, де граніт 300 × 300 × 150 мм V -блок забезпечує перпендикулярність валу 90 ° в упаковці в упаковці.

3. Ключові програми в механічній обробці

Налаштування машин CNC: рамка граніту v storaen v (клас 000, 63 × 63 × 90 мм) перевіряє прямолінійність шпиндельних валів ЧПУ під час встановлення, забезпечуючи, щоб шляхи інструментів залишалися в межах ± 0,005 мм для точної обробки компонентів медичного пристрою.
Збірка коробки передач: У виробництві важкого обладнання 160 × 160 × 90 мм граніт V блоку вирівнює планетарні передачі до 8 мкм, зменшуючи викиди шуму та тривалий термін експлуатації передач на 25% в будівельних машинах.
Тестування аерокосмічних двигунів: Наші стійкі до корозії кадри підтримують вали Inconel під час тестування втоми, підтримуючи вирівнювання через 10 000+ циклів навантаження без розмірного дрейфу-критично для перевірки продуктивності двигуна в екстремальних умовах.

4. Прихильність Сторена до вирівнювання досконалості

Сертифікована точність: Кожен гранітний V-блок калібрується за допомогою лазерного інтерферометра, з простежуваною сертифікацією до стандартів GB/T 20428-2006 та ISO 1101, забезпечуючи відповідність суворому аудитам якості.
Спеціальні рішення: Потрібна рама 500 × 500 × 200 мм з вбудованими отворами для монтажу для автоматизованих складових ліній? Наша команда OEM забезпечує замовлення на 4–6 тижнів, оптимізованих для ваших унікальних потреб у вирівнюванні валів.
Гарантія довговічності: підкріплена 2-річною гарантією від поверхневого зносу або розмірної зміни, наші гранітні V-кадри переживають альтернативи сталі на 5 разів, забезпечуючи загальну економію витрат в розмірі 1500 доларів+ за інструмент протягом свого життя.

Не залишайте вирівнювання вала до випадкових – дотепні блоки Granite V Storaen, щоб забезпечити стабільність, точність та довговічність, яку вимагає сучасна механічна обробка. Незалежно від того, чи калібрування машин ЧПУ, складання коробки передач чи випробування аерокосмічних двигунів, наші рамки гранітних V забезпечують забезпечення кожного валу до досконалості, мінімізації простою, зменшення відходів та підвищення якості готової продукції. Вивчіть наш діапазон гранітних V-кадрів сьогодні та відчувайте різницю точки зору каменю.

Гранітні V блоки (V-Frame) Догляд: Очищення та зберігання найкращих практик

Правильне обслуговування є ключовим для збереження точності та довговічності ваших гранітних V блоків (V-кадрів). Premium Granite V-Frames Storaen, виготовлені з граніту Цзін Цін, розроблені для мінімального обслуговування, але дотримання цих найкращих практик забезпечує вони точні та без пошкоджень протягом десятиліть, навіть у суворих промислових умовах.

1. Щоденне очищення: обережно видаліть забруднення

Непориста поверхня граніту чинить опір більшості забруднень, але регулярне очищення запобігає накопиченню залишків, які можуть вплинути на вирівнювання:
Необхідні інструменти: м’які тканини з мікроволокна, рН-нейтральний очищувач (наприклад, розчин для догляду за гранітом Storaen) та гумовий стиск для впертого сміття.

Покроковий:

Витріть поверхню V-рамки сухою тканиною, щоб видалити пухку пил або металеву стружку-критику для підтримки ± 2 мкм площини гранітних V-блоків ступеня.
Розведіть очищувач (1:10 дистильованою водою) і нанесіть на вологу тканину, обережно очищаючи олію або плями теплоносія. Ніколи не використовуйте кислі/лужні розчинники – вони можуть з часом травмувати гранітну поверхню.
Ретельно висихайте тканиною без ворсування, гарантуючи, що волога не залишається у V-Groove, де вали контактують.

Порада: Для важких обробних середовищ очистіть після кожного зсуву, щоб запобігти абразивному частинку (наприклад, оксид алюмінію) не подряпати 320-GRIT земляну поверхню (RA ≤0,8 мкм).

2. Стратегії зберігання: Захистіть від впливу та температурних змін

Зберігайте свої гранітні V блоки, щоб підтримувати розмірну стабільність та захистити краї v-Groove:

Короткострокове зберігання (≤1 тиждень):

Покладіть на гумовий килимок для вібрації (товщина 5 мм) на чисті лавки майстерні, забезпечуючи 100 мм зазор від інших інструментів. 160 × 160 × 90 мм V-кадри, вагою 18 кг, залишайтеся надійно на місці навіть під час сусідніх фрезерних операцій.

Довгострокове зберігання (≥1 місяць):

Загорніть в тканинний папір без кислот або антистатичний обгортання міхура, щоб захистити від вологості (ідеальний RH: 40%–60%).
Зберігайте горизонтально на плоскій полиці з пінопластами під V-Groove та основою, розподіляючи вагу рівномірно, щоб запобігти провисанням 0,05 мм/м, який може відбуватися в непідтримуваних кадрах.
Підтримуйте температуру зберігання при 20 ° C ± 2 ° C – низьке теплове розширення Qunan Qing Qing (8,3 × 10⁻⁶/° C) означає мінімальний ризик викривлення, але екстремальні коливання можуть впливати на консистенцію калібрування.

Уникайте: висять або вертикальне зберігання, яке може підкреслити краї v-Groove-створенні конструкції всіх гранітних V блоків для горизонтальної стабільності, з армованими базовими поверхнями для надійного розміщення полиці.

3.

Робити:

Щоквартально огляньте на наявність незначних мікросхем (≤0,5 мм) за допомогою 10-кратного лупи-STORAEN пропонує на місці, що розростає на місці, для пошкоджених кадрів, відновлення плоскості до оригінальних класів.
Використовуйте сертифіковану калібрувальну послугу Storaen, щоб перевірити відповідність GB/T 20428-2006, забезпечуючи, щоб ваші гранітні V блоки підтримували свою фабричну перевірку.

Не:

Кадайте або вдарити V-кадр-навіть вплив 1 кг може відбити край V-Groove, що впливає на вирівнювання вала до 15 мкм.
Зберігайте з магнітними інструментами-не магнітна властивість Granite (≤3 мкТ) ідеально підходить для магнітних середовищ, але сусідні магніти можуть залучати сміття, що дряпає поверхню.

.

Наші гранітні V блоки побудовані для легкого обслуговування:

Закруглені краї: 3-мм шамфери на всіх куточках знижують ризик чіпа під час поводження, поширена проблема з гострими альтернативами.
Антистатичне покриття (необов’язково): Для виробництва електроніки вибирайте V-кадри з 5 мкМ електропровідного покриття, яке відштовхує частинки пилу, критичні для вирівнювання точного валу в чистому середовищі.
Спеціальні випадки зберігання: Замовляйте корпус з листяних порід з піною (доступний для всіх розмірів) з вставками з ЧПУ, що коливують V-Groove та базу, захищаючи ваші інвестиції під час транспорту між об’єктами.

Догляд за вашими блоками Granite V Storaen-це просте з цими практиками-обережно циклічно, зберігайте та використовуйте наші зручні для обслуговування дизайну. Захищаючи їх природну стабільність та точність, ви гарантуєте, що кожне завдання вирівнювання вала відповідає найвищим промисловим стандартам, від автомобільної збірки до аерокосмічної метрології. Довіра до інженерії Storaen щодо доставки V-кадрів, які витримують тест часу-оскільки належна допомога не повинна бути складною, коли точність не підлягає обговоренню.
