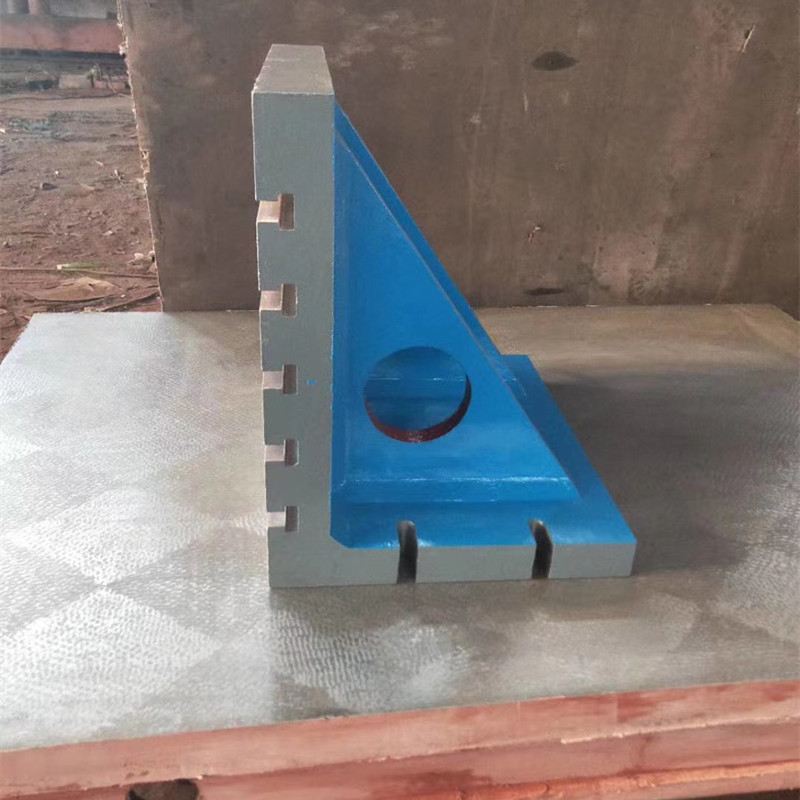

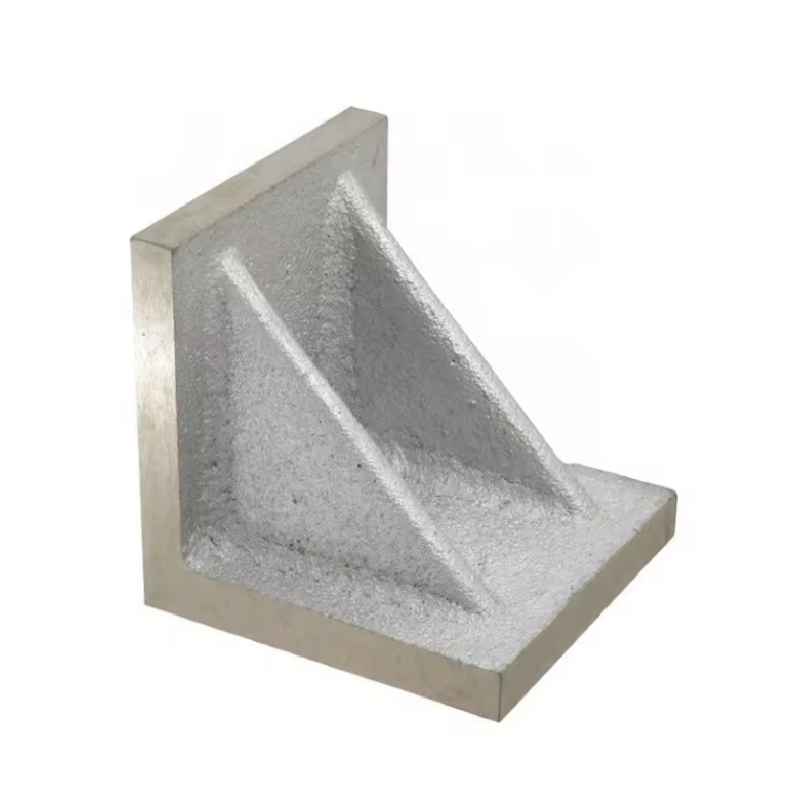

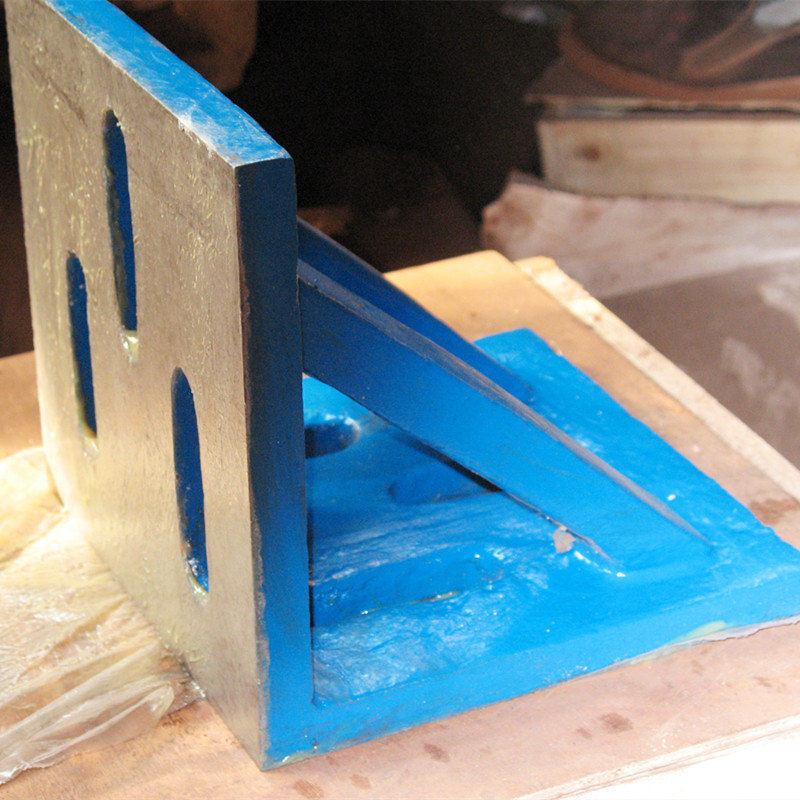

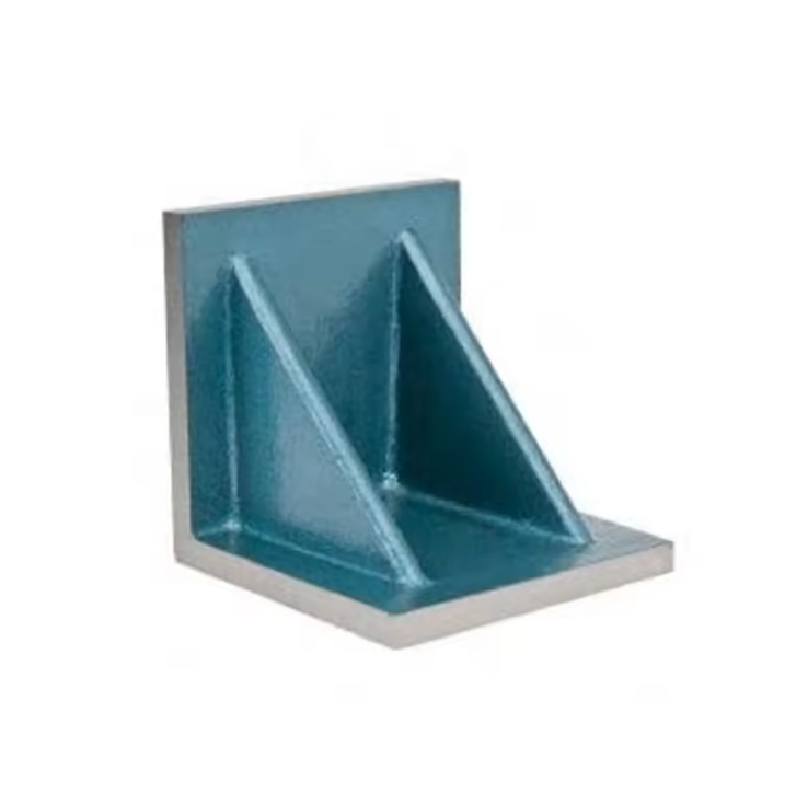

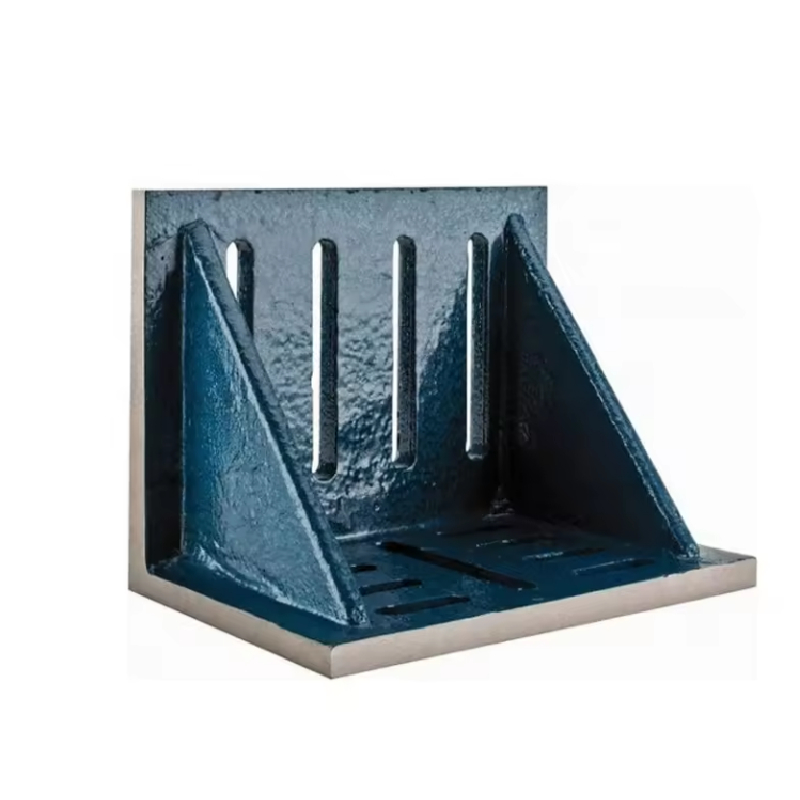

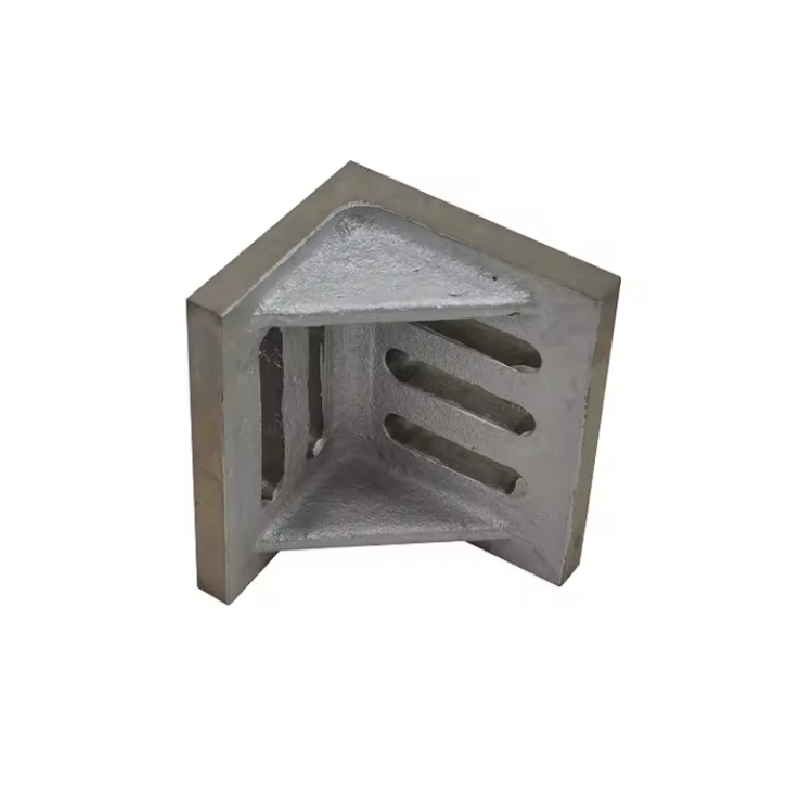

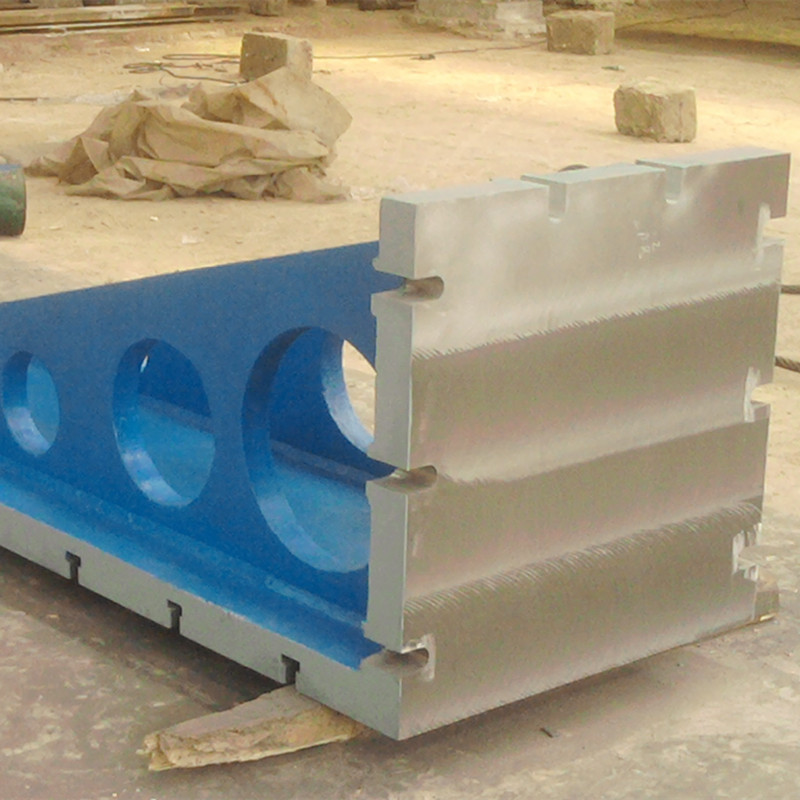

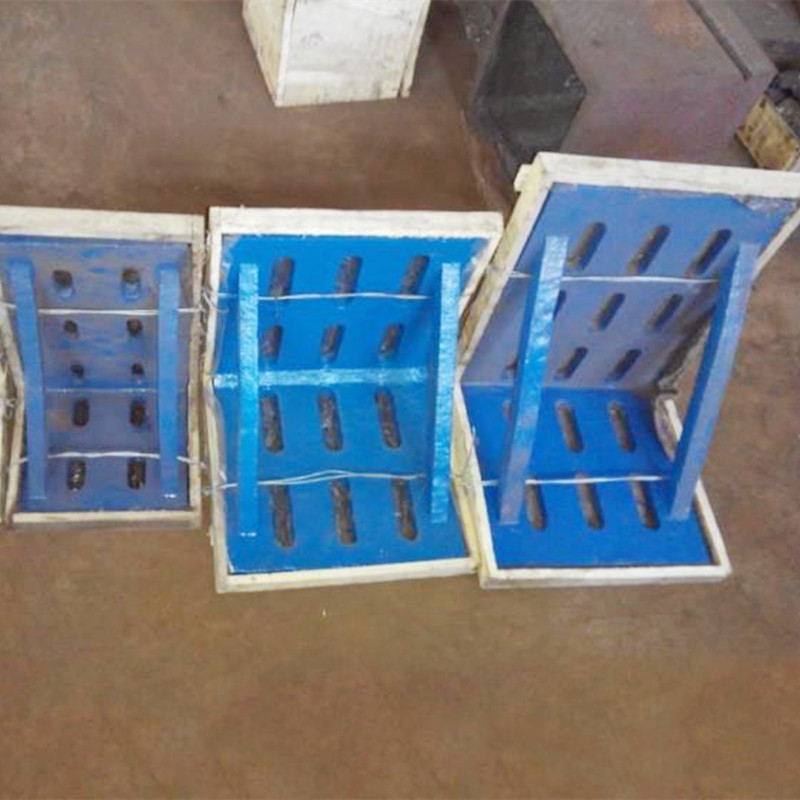

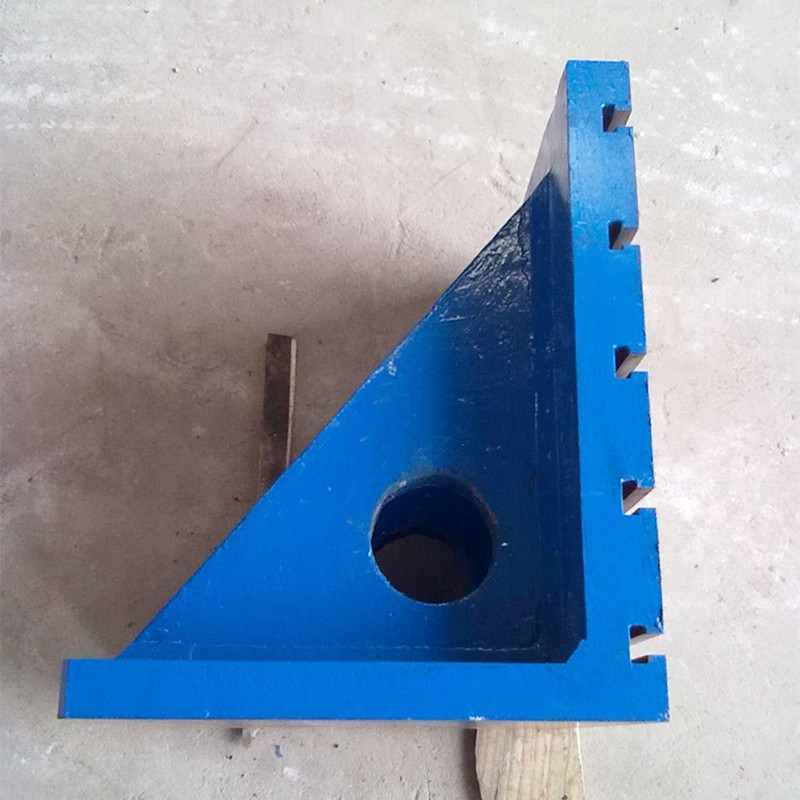

Кутові кутові пластини з чавуну

Код продукту: чавунна зігнута пластина, T-Groove Захисна пластина, огляд чавунну зігнуту пластину

Переваги згинальних пластин для чавуну – це висока точність, хороша стійкість до зносу та легке обслуговування.

Технічні характеристики згинання чавуну: 200 × 200 ~ 800 × 600 (міліметри) Точність: рівень 0, рівень 1, рівень 2, рівень 3.

Зігнуті чавунні плитки виготовляються відповідно до стандарту JB6092-85, виготовленого з матеріалу HT200-HT300. Робоча поверхня приймає технологію вискоблювання та шліфування, яка використовується для перевірки компонентів та затискання в механічній обробці.

Застосування пластини згину чавуну: використовується для огляду кута 90 ° заготовки, перевірку взаємної перпендикулярності пов’язаних поверхонь компонентів під час технічного обслуговування обладнання, а також зазвичай використовується для маркування фіттерами. Він також може використовуватися для перевірки, встановлення та вертикального перегляду вертикальних верстатів і може перевірити вертикальність заготовки на чавунних плоских пластинах. Він підходить для високоточного механічного та огляду приладів та перевірки не вертикальності між вертикальними інструментами.

Місце походження: hebei, Китай

Гарантія: 1 рік

Індивідуальна підтримка: OEM, ODM, OBM

Бренд: Storan

Номер моделі: 2012

Матеріал: Індивідуальний

Точність: Індивідуальна

Режим експлуатації: Індивідуальний

Вага предмета: Індивідуальний

Ємність: Індивідуальна

Назва продукту: Кутова кутова пластина

Матеріал: HT200-300

Розмір: Індивідуальний

Твердість робочої поверхні: HB160-240

Процес ливарного кастингу піску смола

Структура: Індивідуальна

Фарбування: ґрунтовка та фарба для обличчя

Точний клас: 1-3

Робоча температура: (20 ± 5) ℃

Упаковка: коробка для фанери

Час

Матеріал: HT200-300

Специфікація: Налаштуйте

Твердість робочої поверхні: HB160-240

Обробка поверхні: вискоблювання, обробка ґрунту або обробка обробки

Процес ливарного лиття: Кастинг смоли

Живопис: ґрунтовка та малювання обличчя

Поверхневе покриття: робоча поверхня, покрита маринованою олією та неробочою поверхнею, покритою антикорозійною фарбою

Робоча температура: (20 ± 5) ℃

Точність класу: 1-3

Упаковка: коробка для фанери

Дизайн з низьким обслуговуванням кута чавуну: HB160-240 твердість для довговічності

У промисловому засобі, кутові пластини чавуну повинні терпіти сильне використання без частого обслуговування. Storaen використовує HT200-HT300 Сірий чавун (HB160-240) для створення розчинів для лиття кутової пластини, що мінімізують технічне обслуговування-це для семінарів, де час простої інструменту дорого. Ось як наш дизайн забезпечує довговічність:

1. Твердість для опору зносу та удару

Наші моделі кутової пластини з чавуну (160–240hb) переживають більш м’які матеріали на 2x:

Резистентність до стирання: Перлітна мікроструктура витримує 10 000+ циклів затискача, не втрачаючи 90 ° квадрата (± 5 ‘толерантність), критично важливі для фрезерних/буріння світильників, де постійний контакт з інструментом пошкоджує альтернативи нижньої настійності.
Стійкість впливу: 200–300 мпА міцність на розрив поглинає незначні удари, уникаючи вм’ятин/тріщин, які чума алюмінієві пластини та потребують частих ремонту.

2. Стабільність, що здійснює стрес

Двоетапний процес забезпечує тривалу точність:

Кастинг піску смоли: рівномірні стінки (15–30 мм) та відпал 550 ° C усунуть 90% стресу лиття, запобігаючи викривленню. Підтримує площину класу 2 (≤0,02 мм/м) понад 600 мм, стабільна на 10 ° C – 40 ° C.
Міцна поверхнева обробка: фрезерована (РА ≤3,2 мкм) чинить опір накопичення теплоносія; Необов’язкове вискоблювання рук (RA ≤1,6 мкм) не додає додаткового обслуговування – на нерухомості лущення покриттів на дешевших плитах.

3. Контроль корозії та тертя

Особливості з низьким обслуговуванням для суворих середовищ:

Природний захист: щільний чавун зменшує іржу на 50% проти сталі; 5 мкм маринованого покриття розширює стійкість у вологому майстерні.
Графіт, що змащується: зменшує тертя між тарілкою та заголовками, усуваючи потребу в частих масляних зявах-загальнозміцнюючі з іншими матеріалами.

4.

Доведено у важких сценаріях:

Важка машинна засоби: 600×400 мм кутова пластина чавуну підтримує 300 кг блоків двигунів щодня протягом 5+ років без деградації, заощаджуючи 2000 доларів+ у щорічних витратах на відновлення.
Автоматизована перевірка: Стабільна поверхня HB180 підтримує вирівнювання 90 ° (± 10 ") у робототехнічних налаштуваннях CMM, частоти калібрування різання на 75% та прискорення пропускної здатності.

5. Обіцянка Сторена з низьким рівнем обслуговування

Міцний дизайн: від 200×200 мм до 800×600 мм промислових моделей, без крихких компонентів або складних покриттів.
Забезпечення якості: відповідає GB/T 6092-85/ISO 1101, підкріпленому 1-річною гарантією від втрати твердості або дрейфу.
Перевага довголіття: 3 -кратний термін служби загальних табличок, зниження загальної вартості власності на надійне виробництво.

Виберіть кутові плитки чавуну Сторена для безпроблемної точності. Наші розчини з кутової пластини з чавуну поєднують твердість HB160-240, лиття без стресу та стійкість до корозії, щоб забезпечити тривалі показники з мінімальним обслуговуванням. Зосередьтеся на своєму робочому процесі – ми будемо обробляти довговічність.

Застосування кутового чавуну: Виготовлення кріплення та перевірка кваліфікації 90 °

У точності виготовлення пластини з кутом чавуну є важливими для стабільного пристосування та геометричної точності, особливо там, де 90 ° кваліфікація є критичною. Розчини з лиття кутової пластини Storaen пропонують жорсткість і довговічність досягти успіху у двох ключових ролях: виготовлення кріплення та перевірки кваліфікації.

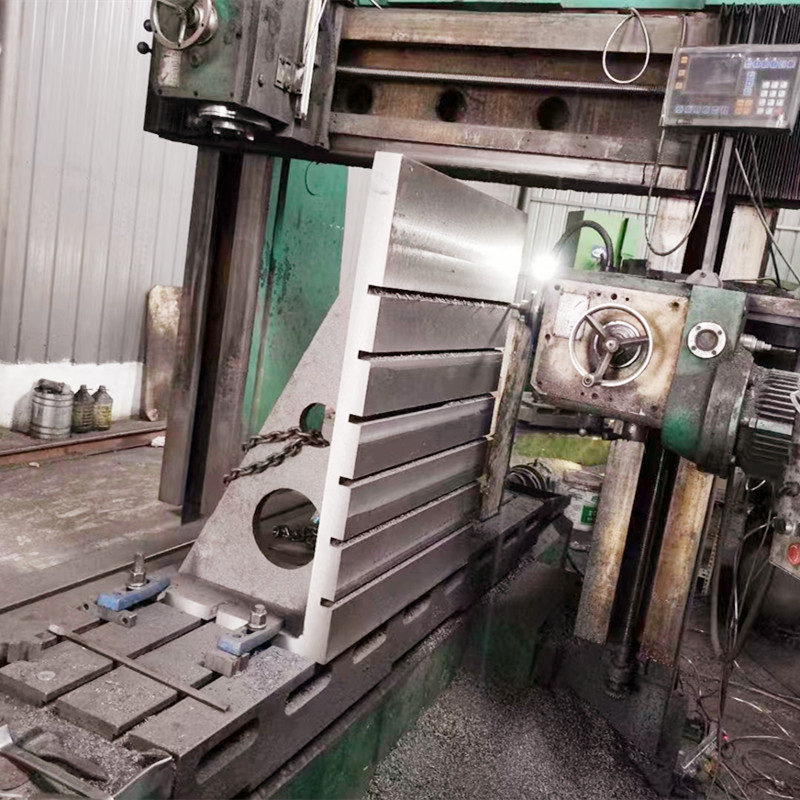

1. Виготовлення кріплення: точне позиціонування для обробки

Кутові кутові пластини Storaen створюють надійні основи для затискання заготовки:

Важка стійкість: виготовлена з чавуну HT200-HT300 (160–240HB), вони витримують 200 кг+ навантаження без деформації-вдосконалено для корпусів автомобільної передачі CNC. Кутова плита з чавуну 400×300 мм забезпечує, що пробулені отвори підтримують точне вирівнювання 90 ° з спаровуванням поверхонь, зменшуючи помилки кріплення.
Модульна конструкція T-SPLOT: Стандартний 14–24 мм Т-куточки (± 0,1 мм толерантність) Прийміть швидкі затискачі та індикатори, час розрізання на 50% порівняно з спеціальними сталевими світильниками. Ця універсальність підходить до магазинів роботи з кріпленнями, клапанами та робототехнічними деталями з однією пластиною 600×400 мм.

2. Перевірка кваліфікації 90 °: Забезпечення механічної цілісності

Для критичної перевірки перпендикулярності:

Калібрування CMM: Клас 0 Кутові пластинки з чавуну (≤0.0005 мм/м площина) служать еталонними стандартами для перевірки аерокосмічних компонентів, як, наприклад, кронштейни реактивних двигунів, забезпечуючи 90 ° кутів в межах ± 5 ", щоб запобігти вібраційній втомі.
Вирівнювання машинного верстата: Кутова пластина чавуну 300×200 мм підтверджує вертикальність шпинделя в токарних верстатах/фрезеруванні до ISO 1101, зменшення зносу інструментів на 15% та покращення покриття поверхні (РА ≤1,6 мкм) у важких сталевих надрізах.

3. Переваги дизайну Storaen для промислових потреб

Матеріал вібраційного розгалуження: чавун HT200-HT300 зменшує помилки вимірювання на 40% у галасливих майстернях, підтримуючи кваліфікацію під час живої обробки.
Спеціальні рішення: Бепс 800×600 мм таблички з армованими реберами для штампування світильників доставляються через 4–6 тижнів, оптимізуючи розподіл навантаження для сильного використання.
Забезпечення якості: кожна табличка відповідає GB/T 6092-85/ISO 1101 через тестування CMM, з 1-річною гарантією від дрейфу кваліфікації для додатків з високими ставками.

4. Вплив промисловості: Ефективність та точність

Автомобільний: Постачальник рівня 1 використовує нашу кутову пластину для кастингу для кріплення головки циліндрів, досягнення ± 0,01 мм перпендикулярність та усунення переробки збору двигуна.
Аерокосмічний: Кутові пластинки з чавуну забезпечують, щоб отвори для заклепки крила вирівнюються з фюзеляжними рамками, різання часу складання літаків на 30%.

Кутові кутові пластини Storaen надають точність у пристосуванні та перевірки кваліфікації. Розроблені для великих навантажень та повторюваної точності, наші розчиняють розіграші кутової пластини скорочують час налаштування, підвищують термін експлуатації інструментів та відповідають найсуворішим промисловим стандартам, підкріпленим брендом, відданим виробничому досконалості.
