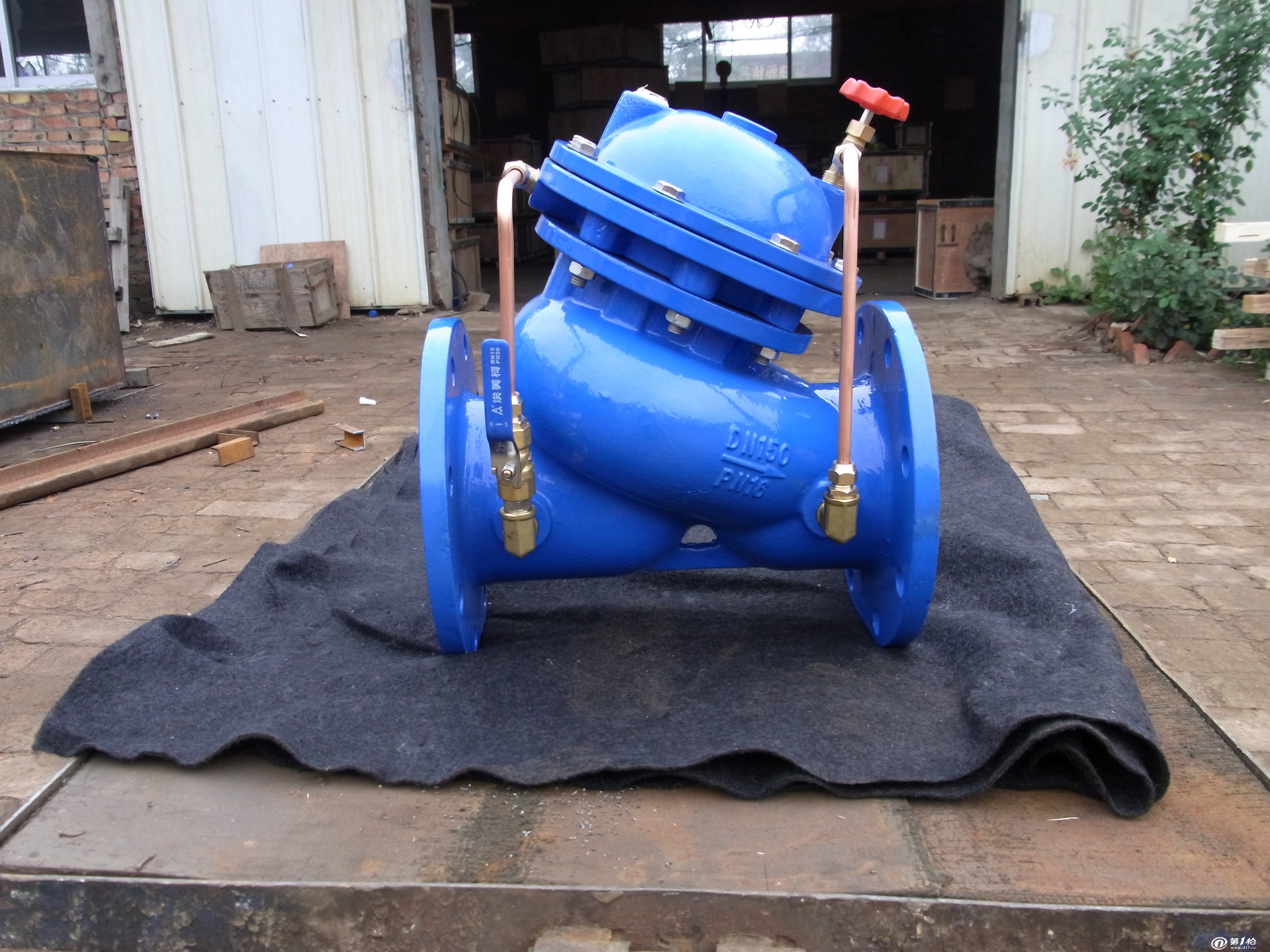

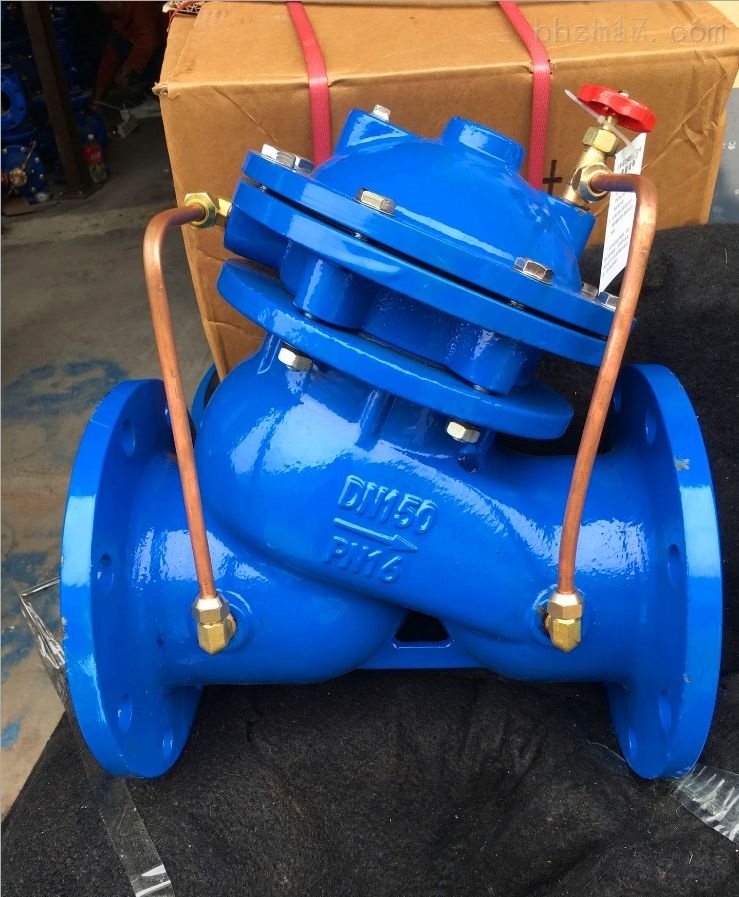

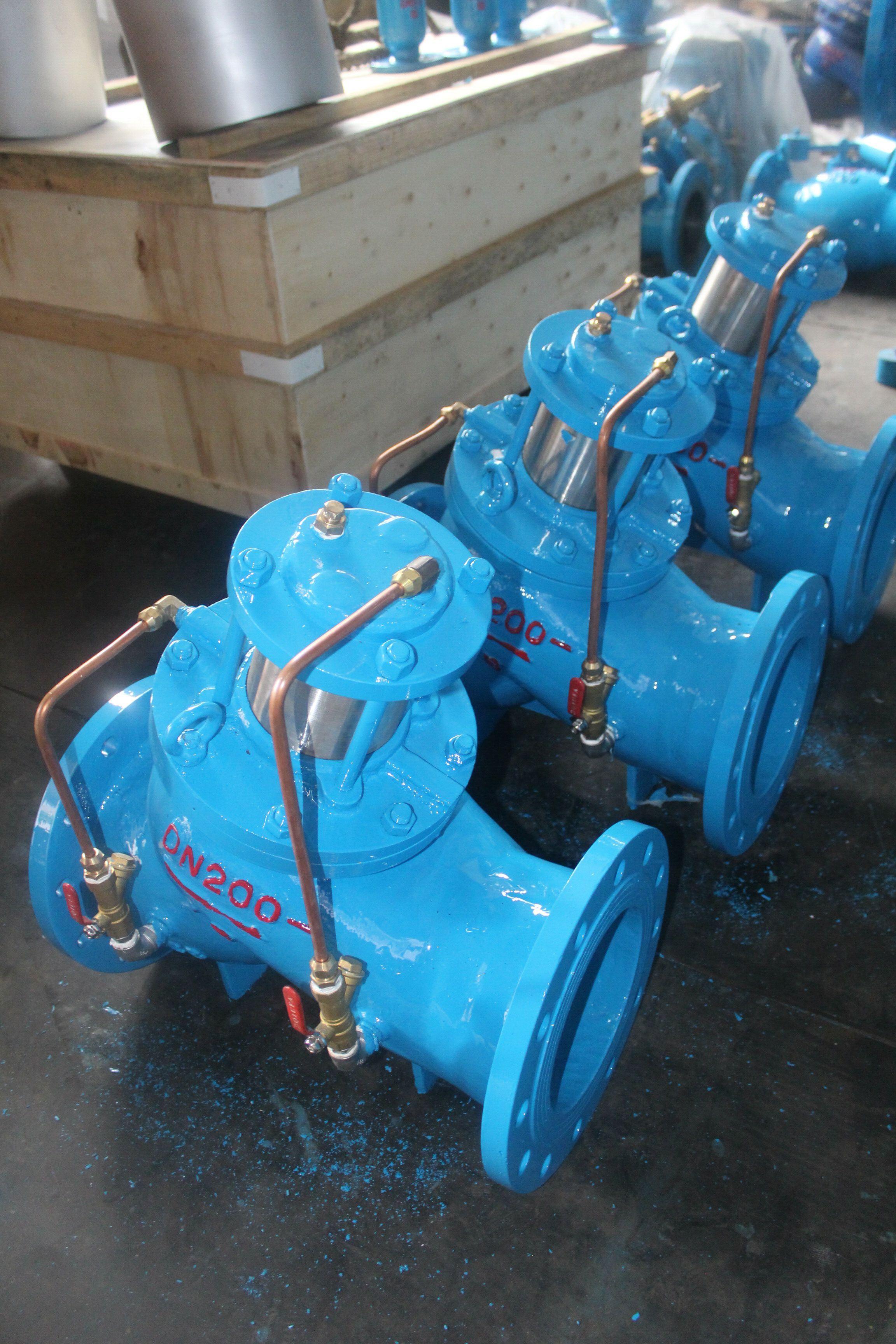

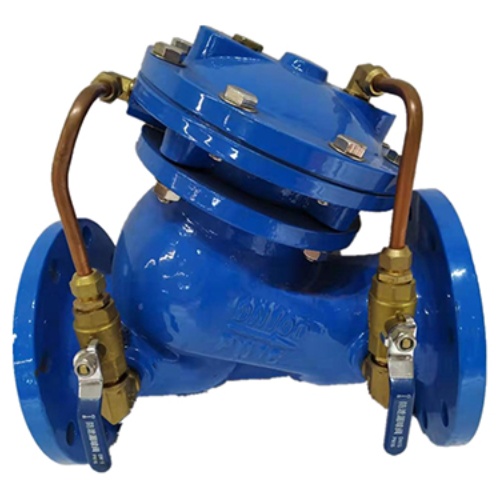

Керуючий клапан

A multifunctional pump control valve consists of a main valve and regulating valve and receiver system, the valve body adopts DC type valve body, the main valve control chamber is diaphragm type or piston type double control chamber structure, the control chamber is a increased by one than the general hydraulic control valve, which increases the control function of the main valve and realizes the multi-functional control of the pump outlet such as slow opening, full opening, Повільне закриття та зупинка, що реалізує багатофункціональний контроль випуску насоса одним клапаном та одним регулюванням. Багатофункціональний контроль.

Цей продукт використовується в системах водопостачання з високим будівництвом та інших трубопроводах системного забезпечення водопостачання, щоб запобігти та послабити початок насоса та зупинити трубопровід молотків, запобігання зворотному потоку води для захисту насоса та підтримки безпеки трубопроводів. Щоб реалізувати автоматизацію роботи насоса, спростити управління, зменшити працю та підвищити надійність, люди використовують гідравлічні клапани та електричні клапани для заміни ручних клапанів, ряд технічних вдосконалень моноблокових клапанів, появи повільних відкриттів та повільного закриття клапанів повільних клапанів, подвійних клапанів, що спрацьовують, і валени з повільним клапаном, подвійні клапани повільно ставляться до повільних клапанів типи клапанів.

Клапан воріт

З клапан воріт Зазвичай знаходиться у закритому стані, клапан воріт повільно відкривається при запуску насоса, і коли насос зупиняється, клапан воріт швидко закривається спочатку, а потім повільно закривається після певного ступеня. Закрита запуск воріт і закрита зупинка воріт насоса може ефективно запобігти відкриттю молотка з водним насосом і зупинити молоток води насоса, в той же час зменшити навантаження двигуна, коли насос починається, насос при нульовій швидкості потоку, коли мінімальна потужність вала, як правило, лише 30% потужності валу конструкції. Ще одна функція клапана воріт полягає в тому, що коли клапан воріт закривається, він може забезпечити безпечні умови доступу для клапанів та насосів, таких як клапани заднього столу та насоси, встановлені між клапаном воріт та насосом, запобігаючи поверненню води з труби під тиском.

Контролювати клапан

З контролювати клапан запобігає потоку води, спричиненої раптовою несправністю потужності, змінюється напрямок і запобігає зворотному потоку. Раптове відключення насоса схильне до молотка з водою. Коли геометрична висота головки насоса велика, миттєвий високий тиск сильного молотка з водою може призвести до розриву труби та серйозних аварій на виробництво.

Елімінатор водного молота

Елімінатор водного молота може ефективно усунути всі типи рідин у системі передачі без необхідності зупинити потік рідин у випадку нерегулярного молотка з водою та сплеску в системі передачі може призвести до удару водного ударного хвилі, щоб досягти усунення руйнівних ударних хвиль, грати захисну мету. Таким чином, щоб запобігти молотком з водою на методі пошкодження трубопроводу передачі, часто в трубі води з тиском насоса, встановленої на елімінаторі з водним молотком.

Захист трьох в одному: як багатофункціональні клапани управління інтегрують функції усунення ворота, перевірки та водяного молотка

Контрольний клапан Storaen переосмислює управління промисловою рідиною шляхом об’єднання трьох критичних функцій-ізоляції клапана, запобігання зворотному потоку клапана та елімінації молота води-в єдину, заощаджуючу конструкцію простору. Замінивши традиційні багаторазові установки, наш клапан управління потоком та рішення клапана управління тиском води спрощують трубопровідні системи, підвищуючи безпеку та ефективність, що робить їх ідеальними для високопосадження водопостачання, промислових насосних станцій та комунальних мереж.

1. Інтегрований клапан воріт: точна ізоляція потоку

В основі цього багатофункціонального контрольного клапана лежить важкий механізм клапана воріт, що забезпечує надійне управління/вимкнення для обслуговування або аварійного відключення:

Повноцінний прохід: паралельна конструкція воріт (DN50-DN1400) забезпечує мінімальну втрату тиску (≤0,01mpa) та необмежений потік, коли вони повністю відкриті, перевершуючи звичайні клапани воріт на 20% в енергоефективності.
Ущільнювача з подвійним сидінням: м’які гумові або металеві ущільнювачі (залежно від середовища) досягають затемнення міхурів, критичні для ізоляційних насосів або трубопроводів під час ремонту без ризиків проточного потоку.

2. Вбудований зворотний клапан: Автоматичний захист зворотного потоку

Усунувши потребу в окремому зворотному клапані, наша конструкція має навантажений пружинами, який миттєво закривається, коли потік повертається, захищаючи насоси від пошкодження зворотного потоку:

Дизайн тиску з низьким вмістом креки: диск відкривається лише на 0,05 мПа, забезпечуючи плавний потік вперед у системах низького тиску, при цьому закрившись протягом 0,2 секунди від зворотного потоку-вигадки, ніж окремі зворотні клапани на 30%.
Резистентність до частинок: спрощений корпус клапана зменшує накопичення сміття, що робить його придатним для води, що містить невеликі тверді речовини (наприклад, пісок, масштаб) без шкоди для цілісності ущільнення.

3. Усунення вдосконаленого водного молота: технологія керованої закриття

Третя інтегрована функція стосується мовчазного вбивці трубопроводів-водного молота-через систему подвійного контролю:

Механізм повільної точки зору: Камера управління діафрагмою або поршневим типом (типи клапана управління тиском, що підлягають користувачем), регулює час закриття з 3–120 секунд, пригнічуючи піки водного молотка до ≤1,5x робочого тиску (проти 3x у традиційних установах).
Триступенева операція:
Швидке закриття основного диска (80% інсульту в 5 с) для затримання потоку високої швидкості;
Поступове закриття пілотного клапана (залишається 20% понад 30–120 років) для усунення сплесків тиску;
Автоматичне блокування у закритому положенні для запобігання зворотного потоку під час відключення насоса.

Пристосований до ваших потреб управління рідиною

Незалежно від того, що керуванням багатоповерховою мережею розподілу води чи промисловою системою охолодження, наш клапан управління водою та типи клапана управління потоком забезпечують неперевершену універсальність. Інтегрована конструкція не тільки спрощує технічне обслуговування, але й підвищує надійність системи шляхом усунення точок відмови між окремими клапанами.

Оновіть до рішення контрольного клапана Storaen та відчуйте переваги трьох критичних функцій в одній надійній упаковці – встановившись для захисту трубопроводів, продовження терміну експлуатації насоса та впорядкування операцій. Вивчіть наші типи клапана контролю тиску сьогодні та дізнайтеся, чому розумніше управління рідиною починається з інтегрованих інновацій.

Діафрагма проти поршневих камер: основні технології для регулювання тиску у багатофункціональних клапанах

У конструкціях контрольного клапана Storaen вибір діафрагми та контрольних камер типу поршня має вирішальне значення для досягнення точного регулювання тиску та контролю потоку. Як два типи основного тиску клапана, кожен пропонує унікальні переваги, пристосовані до конкретних промислових потреб – ось як вони працюють і де вони переважають.

1. Камери управління діафрагми: гладке регулювання низького шуму для чистих середовищ

Ідеально підходить для водопостачання, систем HVAC та низьких частин, камери діафрагми використовують гнучку мембрану EPDM або NBR для перекладу тиску в рух:

Принцип роботи: тиск вгору за течією діє на діафрагму, натискаючи на нього вниз, щоб регулювати положення клапана. Повернена пружина врівноважує силу, що дозволяє легкозабезпечувати модуляцію потоку з мінімальним гістерезисом (≤1,5% від повного масштабу).
Ключові переваги:
Ефективні та витоки: відсутність механічних ущільнювачів або рухомих деталей, що піддаються впливу середовища, зменшуючи технічне обслуговування на 20% та усуваючи ризики забруднення у питній воді або фармацевтичних лініях.
Тиха робота: М’яка мембрана поглинає вібрацію, що робить її придатною для чутливих до шуму середовищ, таких як багатоповерхові будівлі (шум ≤65 дБ під час роботи).
Обмеження та характеристики: Найкраще для тиску до 6,3 мПа та температури -10 ° C -80 ° C; не рекомендується для абразивних рідин. Поширені в нашому клапані контрольного клапана та клапана клапана потоку для муніципальних застосувань.

2. Поршневі контрольні камери: важкі роботи для високого тиску, суворі носії

Для промислових процесів, що включають високий тиск, високі температури або рідини, наведені частинками (наприклад, стічні води, нафта), поршневі камери забезпечують надійний механічний контроль:

Принцип експлуатації: циліндричний поршень (чавун або нержавіюча сталь 316 л) перетворює гідравлічний або пневматичний тиск у лінійний рух, безпосередньо приводячи стовпчик клапана з високим крутним моментом (до 500n · м).
Ключові переваги:
Екстремальна стійкість до тиску: обробляє до 10,0 мпА і температури до 150 ° C, перевершуючи діафрагми на 60% у сценаріях високого тиску, таких як промислові котельні системи.
Толерантність до стирання: поверхня поршня з твердим хром протидіє подряпинам від піску, масштабу або мулу, забезпечуючи 50 000+ циклу в абразивних середовищах-критично для видобутку або хімічних заводів.
Примітки до проектування: оснащений подвійним спрямованим механізмом для запобігання бічному руху, мінімізації зносу сидінь та підтримання точності ущільнення (витік ≤0,01% від номінального потоку).

Коли вибрати діафрагму проти поршня?

Тип медіа: діафрагма для чистих рідин/газів; поршня для брудної рідини, носія з високою безліччю (наприклад, мастильна олія) або пара.
Контрольна точність: діафрагма пропонує більш тонке коригування (роздільна здатність 0,5%); Поршень надає пріоритет потужності та довговічності.
Промисловість:
Діафрагма: розподіл води, автоматизація будівлі (застосування клапана управління водою).
Поршень: нафтохімічна, виробництво електроенергії та важка промисловість (у поєднанні з нашими типами клапана управління потоком для трубопроводів).

Інженерна досконалість Сторена

Параметри налаштування: обидві конструкції відповідають стандартам розміру клапана (ISO 5208, GB/T 17213), з налаштованими довжиною ходу (25–300 мм) та датчиками зворотного зв’язку (4–20 мА) для автоматизованих систем.
Оновлення надійності: Діафрагми мають анти-задні арамідні підсилення; Поршні включають самостійно змащувані кільця PTFE, зменшуючи тертя на 30% порівняно з загальними моделями.

Зробіть правильний вибір для вашої системи

Незалежно від того, чи потрібна вам точність діафрагми або міцність поршня, рішення контрольного клапана Storaen забезпечують оптимальне регулювання тиску для вашого унікального робочого стану. Розуміючи ці основні технології, ви можете вибрати ідеальний тип контрольного тиску, щоб підвищити ефективність, скоротити час простою та відповідати найвибагливішим промисловим стандартам. Зверніться до нас сьогодні, щоб вивчити, як наша інженерна експертиза може підняти вашу систему управління рідиною.

Принцип роботи

(1) Коли насос зупиняється, пластина клапана закрита на кінці виходу, а верхня камера діафрагми під статичним тиском.

(2) Коли насос починається, тиск води передається в нижню камеру з байпасної труби, а також основний клапанний пластина та повільна закриваюча пластина клапана повільно відкриваються під тиском води на вході та нижній камері.

(3) Під тиском впускного кінця клапана пластина піднімається до максимального стану відкриття, висота відкриття визначається витратами.

(4) У той момент, коли насос зупиняється, витрата і тиск раптово знижуються, а головна плита клапана починає ковзати вниз під дією тяжіння.

(5) Коли витрата близька до нуля, основний клапан закритий, на отворах для рельєфу залишається головна пластина клапана, щоб послабити вплив молотка з водою; Основна пластина клапана на утворенні різниці тиску між нижньою та верхньою, випускною водою клапана з обхідної труби у верхню порожнину, щоб сприяти пластині тиску діафрагми, так що вода нижньої порожнини, що викидається у вхід клапана, повільно закриваюча клапанна пластина почала сповільнювати закриття.

(6) Пластина повільного закриття клапана повністю закриває зливний отвір, а клапан назад до початкового стану насоса.

Основна структура

Загальний розмір клапана порівнянний із розміром звичайного зворотного клапана і складається з головного клапана та зовнішніх аксесуарів. Серед них основний клапан включає корпус клапана, пластину тиску та діафрагму, велику пластину клапана, пластина повільного закриття клапана, сидіння клапана, складання стебла та інші компоненти. Пластина повільного закриття клапана з’єднана з пластиною тиску та діафрагмою зі складанням стебла, діафрагма натискається між кришкою клапана та сидінням діафрагми, а рух вгору та вниз діафрагми приводить пластину повільного закриття клапана вгору і вниз.

Стебло клапана проходить через центральний отвір великої пластини клапана, тому велика пластина клапана може ковзати по стеблу клапана в певному діапазоні. Зазвичай, велику пластину клапана натискається на сидіння клапана на власну вагу, так що клапан знаходиться у закритому стані. Багатофункціональний клапан контрольного насоса Зовнішні аксесуари встановлюються по обидва боки діафрагми клапана та вхідної та випускної труби, нижня камера діафрагми та вхідна сторона клапана вхідної труби оснащені контрольними клапанами, фільтрами та спеціальним клапаном.

Верхня порожнина діафрагми та клапан на випускній стороні труби з’єднання обладнані лише фільтром і керуючим клапаном. Рух і положення великої пластини клапана та повільна закриваюча плита в основному клапані визначають зміну робочого стану клапана та відкриття та закриття. Зовнішні аксесуари та трубопроводи клапана в будь -який час до і після того, як тиск клапана змінюється на клапан діафрагмою, розділеною на верхню та нижню камери, керувати рухом великої пластини клапана та повільно закриттям пластини клапана, і його можна регулювати через аксесуари, щоб змінити велику пластину клапана та повільну швидкість закриття пластини клапана.

Робочий тиск

This type of multifunctional control pump valve working pressure 1.0MPa, 1.6MPa, 2.5MPa, 4.0MPa, 6.4MPa, 10.0MPa six, the action pressure is greater than or equal to 0.03MPa, the media temperature in 0-80 ℃, slow closing time can be adjusted in 3-120s, the pipeline flow rate of 2m / s pressure loss of less than 0.01MPa, the peak of water Молот менше 1,5 рази більше робочого тиску, номінальний калібр DN50-DN1400. Швидкість потоку трубопроводу 2 м/с При втраті тиску менше 0,01 мПа, пікове значення молотка води менше 1,5 рази перевищує робочий тиск, номінальний калібр DN50-DN1400.

Основні розміри установки: (одиниця: мм)

Яка функція контрольного клапана?

Контрольний клапан є життєво важливим компонентом у різних промислових та виробничих процесах, що служить істотній функції регулювання потоку рідини в системі. Ці клапани мають вирішальне значення для підтримки бажаних оперативних умов у трубопроводах, резервуарах та інших об’єктах поводження з рідиною. Розуміння функції контрольного клапана має вирішальне значення для професіоналів з інженерії, виробництва та управління процесами.

Основна мета контрольного клапана – модулювати швидкість потоку рідини, будь то рідина чи газ, на основі набору визначених параметрів. Це досягає цього, коригуючи своє положення у відповідь на сигнали від контролера, який може бути ручним оператором або автоматизованою системою. Це коригування допомагає підтримувати конкретні змінні процесу, такі як тиск, температура та витрата в попередньо визначених межах.

Контрольні клапани використовують різні механізми для виконання своєї функції. Поширені типи включають клапани глобуса, кульки та метеликів, кожен з яких розроблений для різних сценаріїв управління потоком. Забезпечуючи точний контроль за характеристиками потоку, контрольний клапан відіграє значну роль у підвищенні ефективності та безпеки у промислових процесах.

Більше того, належне функціонування клапанів управління безпосередньо впливає на продуктивність та надійність системи. Коли ці клапани працюють правильно, вони запобігають таким проблемам, як сплеск тиску, нестабільність потоку та витоки. І навпаки, несправні контрольні клапани можуть призвести до дорогого простою, небезпеки безпеки та порушення якості продукції.

Підводячи підсумок, функція контрольного клапана полягає у забезпеченні точного та ефективного регулювання потоку рідини в різних додатках. Їх роль незамінна у підтримці оптимальних умов експлуатації, підвищення енергоефективності та захисту загальної цілісності системи. Таким чином, розуміння та впровадження ефективних стратегій контрольного клапана є важливим для досягнення оперативної майстерності в будь -якому середовищі обробки рідини.

Типи та програми управління клапана

Контрольні клапани є важливими компонентами в різних промислових процесах, що відповідають за регулювання потоку рідин, змінюючи розмір проходження потоку за вказівкою контролера. Розуміння різних типів контрольних клапанів та їх додатків має вирішальне значення для оптимізації продуктивності системи та забезпечення безпеки експлуатації.

Одним із первинних типів контрольних клапанів є глобусний клапан, відомий своїми чудовими можливостями дросельної дроселі. Він оснащений сферичним у формою корпусу, яке дозволяє контролювати потік і зазвичай використовується в парових, водних та повітряних застосуванні в електростанціях та хімічних одиницях обробки.

Ще один загальний тип-це кульовий клапан, який характеризується його швидкою здатністю відключення. Цей клапан використовує обертову кулю для управління потоком і зазвичай використовується в застосуванні, що вимагає тісного герметизації та мінімального падіння тиску, наприклад, у очисних спорудах та нафтогазових трубопроводах.

Клапани метеликів також поширені в різних додатках, розроблені для служби відключення та дросельної служби. Їх компактний дизайн та легкий характер роблять їх придатними для великих об’ємних та високих потоків застосувань, таких як системи HVAC та мережі розподілу води.

Що стосується точності та чутливості, електромагнітні клапани управління широко використовуються в автоматизованих системах. Ці клапани використовують електричні сигнали для роботи і часто зустрічаються в зрошувальних системах та процесах промислової автоматизації.

Нарешті, контрольні клапани в стилі земної кулі забезпечують підвищення продуктивності для критичних застосувань, де необхідне точне регулювання потоку. Ці клапани часто реалізуються в жорстких середовищах, таких як хімічне виробництво та нафтопереробні заводи, де точний контроль є першорядним.

Підводячи підсумок, вибір контрольного клапана залежить від конкретних вимог програми, включаючи характеристики потоку, падіння тиску та операційну ефективність. Розуміння різноманітних типів контрольних клапана та їх додатків може значно підвищити надійність та ефективність системи, що робить їх критичним аспектом будь -якого промислового процесу.
