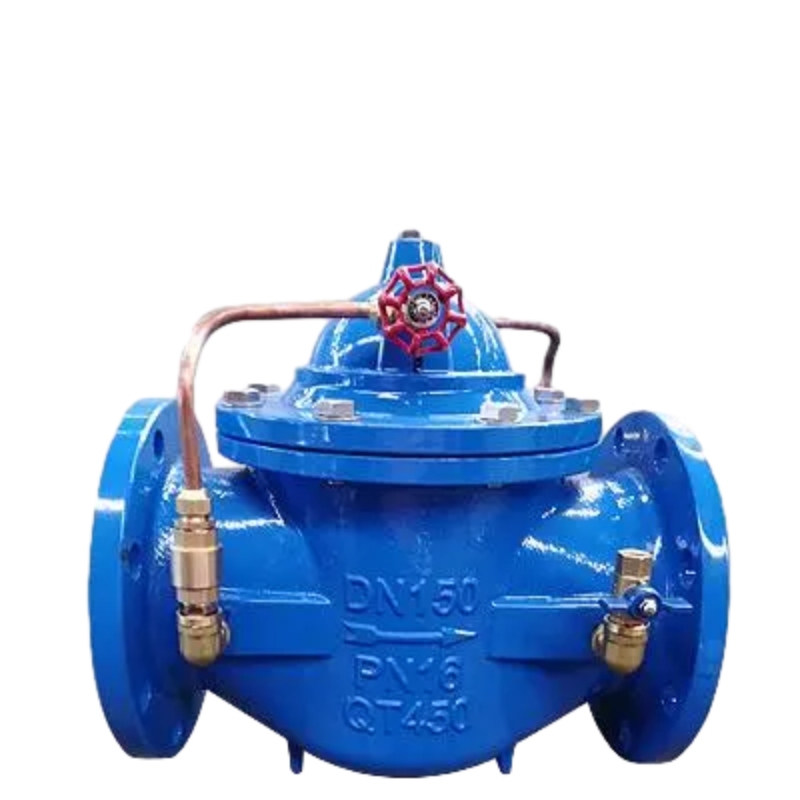

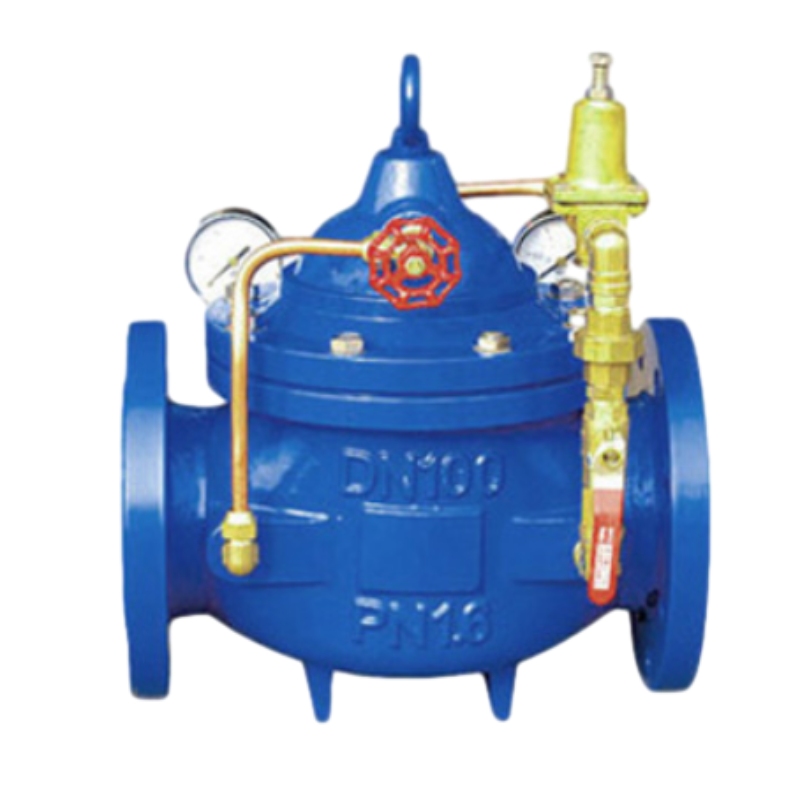

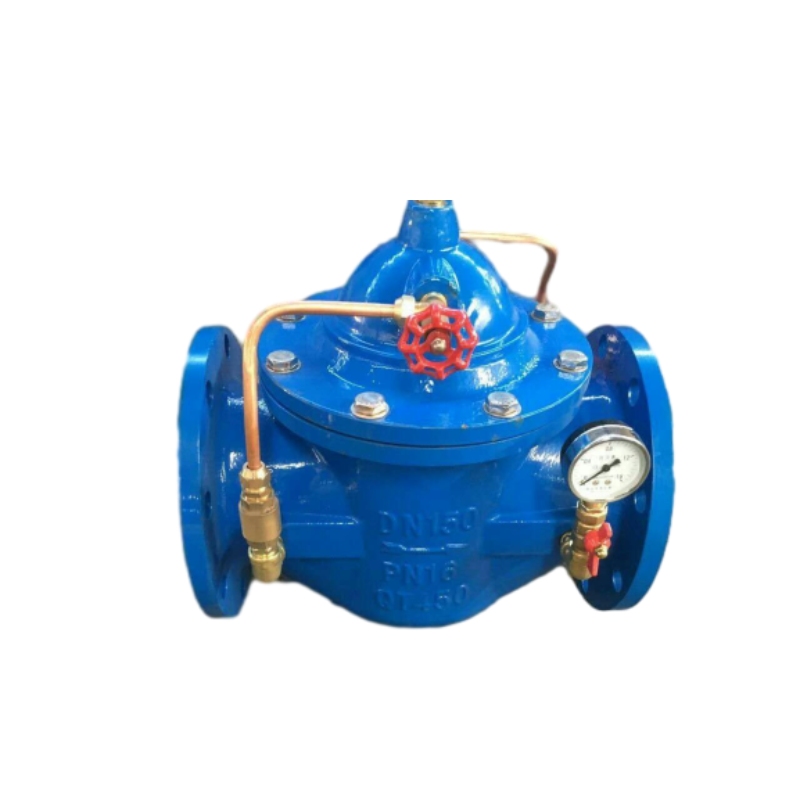

Повільне закриття зворотного клапана

300-кратний клаженний клапан глушного клапана має нову структуру, хороший ефект герметизації, низький опір, великий потік, тривалий термін служби тощо. Може контролювати швидкість відкриття або закриття головного клапана, може бути відрегульована зі сценою до хорошого робочого стану, може бути явищем молотком для водного молота, щоб досягти ефекту повільного закриття глушника.

Переваги зворотних клапанів повільного закриття в сучасних додатках

У царині систем управління рідиною вибір технології клапана має вирішальне значення для забезпечення ефективності та довговічності. Однією з найбільш вражаючих нововведень у цій галузі є зворотний клапан повільного закриття, який пропонує численні переваги для різних промислових додатків.

Перш за все, основна перевага повільного закриття зворотного клапана – це його здатність запобігти молотком для води, явищем, яке виникає, коли рідина в русі змушена раптово зупинитись або змінювати напрямок. Це може призвести до сильних сплесків тиску в трубопроводах, що потенційно завдає пошкодження як систем трубопроводів, так і пов’язаного з ним обладнання. Особливість повільного закриття цих клапанів дозволяє поступове зниження швидкості потоку, ефективно пом’якшуючи ударні хвилі та захищаючи інфраструктуру.

Більше того, зворотні клапани повільного закриття сприяють підвищенню ефективності експлуатації. Контролюючи швидкість закриття клапана, ці пристрої зменшують втрати енергії під час транзиту рідини та мінімізують турбулентність всередині системи. Ця ефективність перетворюється на менші експлуатаційні витрати та підвищила загальну надійність системи, що робить його сприятливим вибором у різних секторах, включаючи очищення води, нафту та газ та хімічну обробку.

Ще однією суттєвою перевагою є збільшення тривалості життя самого клапана. Традиційні зворотні клапани, коли вони піддаються швидкому закриттю, часто відчувають надмірний знос. Навпаки, зворотні клапани повільного закриття відчувають менший стрес під час роботи, що призводить до зменшення витрат на обслуговування та більш тривалого терміну обслуговування. Ця довговічність особливо вигідна в умовах високого попиту, де регулярне обслуговування може призвести до дорогих простоїв.

На закінчення, переваги зворотних клапанів повільного закриття є істотними. Їх здатність пом’якшити молот, підвищення ефективності експлуатації та розширювати термін експлуатації обладнання робить їх важливим компонентом у сучасних системах рідини. Оскільки галузі продовжують шукати надійні та економічно вигідні рішення, популярність зворотного клапана повільного закриття встановлюється, що зміцнює свою позицію як ключового гравця в ефективному управлінні управлінням рідинами.

"Водяний молоток Бастер ": Як 300x повільне закриття зворотного клапана підказує 99% трубопроводу з конструкцією з подвійною камерою

Повільно закриваючий зворотний клапан Storaen переосмислює безпеку трубопроводу шляхом інтеграції революційної системи подвійної води, зокрема, розробленої для усунення руйнівного впливу молота з водою в насосних системах. На відміну від традиційних зворотних клапанів, що не повернулися, які ризикують раптовим закриттям та сплеском тиску, наша модель 300x поєднує швидке початкове відключення з контрольованим поступовим закриттям, що робить його остаточним рішенням для багатоповерхівки, промислових трубопроводів та очисних споруд.

Магія технологій з подвійною камерою

В основі цього зворотного клапана запобігання зворотному потоку лежить двоскладовий гідравлічний механізм:

1. Верхня та нижня водяна камери: диск у стилі поршня ділить клапан на дві камери, з’єднані точним голковим клапаном, який регулює між ними потік рідини.

Етап 1: Швидке екстрене відключення (80% інсульту за 2 секунди): Коли насос зупиняється, диск швидко ляскає, щоб заарештувати задній потік високого швидкості, запобігаючи негайному пошкодженню насосів та клапанів, критичного для захисту дорогого обладнання, як відцентрові насоси.
Етап 2: поступове полегшення тиску (залишається 20% інсульту протягом 10–60 секунд): голковий клапан керує потоком води з верхньої до нижньої камери, що дозволяє диск повільно і рівномірно розсіювати залишковий тиск і пригнічуючи піки водного молотка до ≤1,5x робочого тиску – 99% ефективніший, ніж стандартні клапани.

Чому подвійні камери перевершують інші типи зворотних клапанів

Контроль шуму та вібрації: повільне закриття усуває «водний молоток», зменшуючи шум на 40% порівняно з моделями, що швидко закривають-це для житлових районів або чутливих до шуму споруд.
Тривалість розширеного обладнання: мінімізуючи сплески тиску, він скорочує зношування ущільнення насосів на 30% та ерозію сидіння клапана на 50%, витрачаючи звичайні 1/2 односторонні зворотні клапани або 2-дюймові зворотні клапани в суворих умовах.

Універсальний дизайн для різноманітних додатків

Доступний у розмірах від 1/2 зворотного клапана (DN15) до 2-дюймового зворотного клапана (DN50) та за його межами (до DN600) модель 300x адаптується до різних систем:

Параметри матеріалу:

Пластичне залізо: економічно вигідне для промислової води/газу (1,0–2,5 мпА, -10 ° C -80 ° C).
Латунь: стійкий до корозії для питної води або морських застосувань (ідеально підходить для альтернативи зворотного клапана з нержавіючої сталі в налаштуваннях низького тиску).
Нержавіюча сталь 316: Важкі для хімічних середовищ або високотемпературних сценаріїв (до 150 ° C).

Гнучкість встановлення: фланцеві з’єднання (RF/FF) відповідають ASME B16.5 та GB/T 17241.6, що безперешкодно вписується як у нові трубопроводи, так і в модернізацію проектів.

Ключові показники ефективності

Активація низького тиску: починає закриватись лише на 0,05 мпА, забезпечуючи надійну роботу в системах з низькою головою.
Мінімальна стійкість до потоку: спрощена конструкція диска зменшує падіння тиску на 25% порівняно з зворотними клапанами типу, оптимізуючи енергоефективність.
Життєвий цикл: 50 000+ операцій без зносу сидінь-затьмарюйте середній показник у галузі для повільного закриття зворотних клапанів.

Виберіть правильний зворотний клапан для своєї системи

Незалежно від того, чи потрібен вам зворотний клапан 1/1/2 для невеликої циклу HVAC або велика модель DN300 для промислової насосів, технологія подвійної камери Storaen забезпечує неперевершений захист. На відміну від загальних різних типів зворотних клапанів, які компромісні щодо безпеки чи ефективності, наша модель 300x надає три критичні переваги в одній: профілактика зворотного потоку, елімінація молота води та зменшення шуму.

Оновіть свою безпеку трубопроводу сьогодні за допомогою повільного закриття зворотного клапана, яким довіряє інженерам. Вивчіть асортимент Сторена та дізнайтеся, як інтелектуальний дизайн перетворює управління рідиною – тому що в трубопроводах профілактика завжди краще, ніж ремонт.

Часний та латунний матеріал: Посібник з вибору стійкого до корозії для повільного закриття зворотних клапанів

Вибір правильного матеріалу для вашого повільного закриття зворотного клапана має вирішальне значення для забезпечення довговічності та продуктивності, особливо при роботі з корозійними носіями. Storaen пропонує два основні варіанти – залізо та латунь – кожен з них, пристосований до конкретних промислових та комерційних застосувань. Цей посібник допомагає вам орієнтуватися на їхні відмінності та вибрати оптимальне рішення для ваших потреб трубопроводу, досліджуючи, як вони порівнюють з іншими типами зворотних клапанів.

1. Чавун: сильна довговічність для промислових суворостей

Земневий чавун клапан (наприклад, пластичне залізо QT450)-це вибір для суворих, високих тисків. З міцністю на розрив 450 мпА, він витримує тиск до 2,5 мПа та температури від -10 ° C до 80 ° C, що робить його ідеальним для абразивних рідин, таких як стічні води, промислова вода або середовища, наведені частинками. Його міцна текстура поверхні забезпечує надійне ущільнення для зворотних клапанів, що не повернулися, мінімізуючи витік у системах високого потоку. Незважаючи на те, що природно стійкі до легких корозійних речовин (pH 6–8), додаткові епоксидні покриття підвищують захист від помірних кислот/лугів. Однак він не підходить для морської води або агресивних хімічних речовин – OPT для зворотних клапанів з нержавіючої сталі в цих випадках.

Найкраще для: промислові трубопроводи, стічні води та системи ОВК, де стирання та високий тиск – це занепокоєння. Добре поєднується з пілотними зворотними клапанами на автоматизованих насосних станціях.

2. Латунь: точність та чистота для чистих носіїв

Латунні зворотні клапани (наприклад, HPB59-1 без свинцю латунь) Excel у додатках, що вимагають гігієни та стійкості до неагресивних рідин. Їх плавна обробка поверхні (RA 3.2) відповідає стандартам FDA для питної води та трубопроводів харчових продуктів, що робить їх ідеальними для систем питної води або морських налаштувань. Легкіші, ніж чавун, вони спрощують встановлення в тісних місцях, таких як житлова сантехніка з 1/2 односторонні зворотні клапани. Латунь чинять опір прісній воді, пари (≤150 ° C) та не окислюючих кислот, але може роз’їхати в аміаку або високотемпературній морській воді-клапани з нікелевим нікелетом для таких умов.

Найкраще для: систем питної води, морських застосувань та дрібних промислових установ (наприклад, 2-дюймові зворотні клапани в лініях подачі котла). Ідеально підходить для зворотних зворотних клапанів зворотного потоку в житлових будинках через відповідність без свинцю.

Ключові фактори рішення

Тип медіа: використовуйте чавун для брудних рідин, навантажених частинками; Виберіть латунь для чистої води або харчових середовищ.
Тиск/температура: чавун обробляє більш високі тиски (до 2,5 мпА), але нижчі темпи (максимум 80 ° C); Латунні костюми середнього тиску (≤1,6 мпА) та краща теплопровідність.
Гігієна та встановлення: латунь пріоритетні чистоти та простоту встановлення в невеликих діаметрах; Cast Iron пропонує ефективність витрат для великих трубопроводів (DN50 – DN600).

Коли розглянути нержавіючу сталь

Для надзвичайних корозійних середовищ (морська вода, соляна кислота), зворотні клапани з нержавіючої сталі Storaen (304/116L) забезпечують верхню стійкість, хоча і з більшою вартістю. Вони ідеально підходять для зворотних клапанів на хімічних установах або на офшорних платформах, де довгострокова надійність переважає початкові інвестиції.

Зробіть правильний вибір для вашої системи

Вибір між чавунами та латунь для вашого повільного закриття зворотного клапана залежить від агресивності, потреб у медіа та потребах тиску та гігієни:

Промислова міцність: вибирайте чавун для обробки стирання та високого тиску.
Чисті системи та невеликі розміри: Виберіть латунь для чистоти та просту установку.
Екстремальна корозія: оновлення до нержавіючої сталі для агресивних хімічних речовин або морського вживання.

Матеріали Storaen розроблені відповідно до різних типів зворотних клапанів з вашими унікальними умовами праці, забезпечуючи не лише профілактику зворотного потоку, але й тривалий показник. Дослідіть наш діапазон сьогодні та захистіть свій трубопровід правильним матеріалом, побудованим для довговічності, призначеним для ефективності.

Номінальний тиск: 1,0mpa-1.6mpa-2.5mpa

Низький тиск дій: ≥0,02 мпА

Калібр специфікації: від 50 до 600 мм

Середня температура: від 0 до 80 градусів

Застосовувана середня: чиста вода

Форма з’єднання: фланець

Матеріал оболонки: чавун або латунь

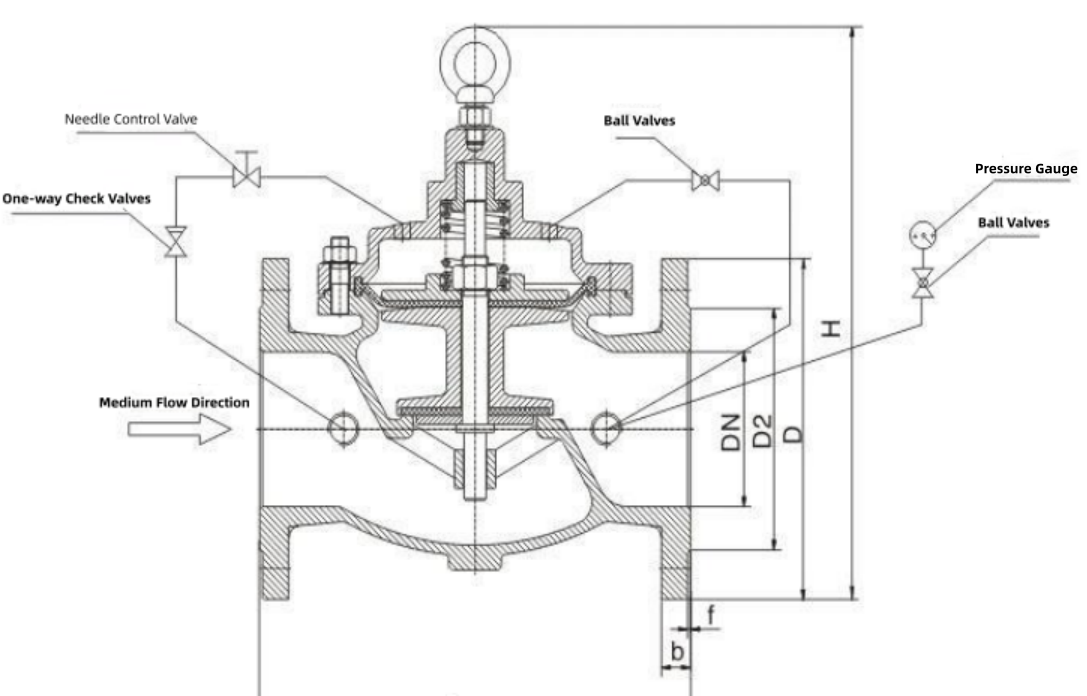

This valve has two internal water chamber compositions, the diaphragm under the water chamber of the cutoff for the water channel, (cutoff open large area close to the pipe diameter area), the diaphragm on the water chamber for the pressure regulator room, when the pump stops working, due to the valve flap of the self-weight and the pressure on the water chamber so that the cutoff closes 90% of the remaining 10% of the use of conduit до клапана після тиску до верхньої води, разом із збільшенням тиску на водну камеру, так що відсіч повільно закривається до решти 10% повільного закриття гріха роль ролі глушника.

1. Встановіть ситечко перед 300x повільним закриттям клапана глушника. Ви можете встановити A Фільтр Y-типу або фільтр кошика.
2. Зверніть увагу на напрямок розмітки стрілки на корпусі клапана під час встановлення. Для того, щоб полегшити технічне обслуговування, слід залишати місце навколо зворотного клапана.
3. Стоп-клапан з відповідним діаметром повинен бути встановлений у положенні, де джерело води можна відрізати, коли відремонтований 300-кратний клапанний клапан глушника.

Повільне закриття контрольних запитів клапана

Для чого використовується повільний закриття зворотного клапана?

Зворотній зворотний клапан повільно призначений для запобігання зворотного потоку в трубопроводних системах, при цьому мінімізуючи ефекти водного молота, спричинені раптовими зупинками. Дозволяючи поступово закривати клапан, він забезпечує плавний перехід, який захищає вашу систему та продовжує тривалість життя ваших сантехнічних компонентів.

Як працює зворотний клапан повільного закриття?

Цей клапан працює за допомогою спеціалізованої конструкції, яка використовує контрольований механізм закриття. Коли потік рідини припиняється, клапан закривається повільно, а не різко, запобігаючи сплеску тиску та потенційного пошкодження. Ця функція є особливо важливою для застосувань, що включають насоси, котли та інше обладнання, чутливе до гідравлічних ударів.

Які матеріали використовуються при будівництві зворотного клапана повільного закриття?

Наш зворотний клапан повільного закриття, як правило, побудований з високоякісних матеріалів, таких як латунна або нержавіюча сталь, забезпечуючи довговічність та стійкість до корозії. Вибір матеріалів не тільки підвищує продуктивність, але й гарантує тривалу експлуатацію в різних умовах.

Чи можна встановити зворотний клапан повільного закриття в будь -якій орієнтації?

Так, наш зворотний клапан повільного закриття призначений для універсальної установки. Його можна встановити в горизонтальній, або вертикальній орієнтації, що робить його придатним для різних конфігурацій трубопроводів. Однак ми рекомендуємо консультуватися з настановами встановлення для оптимальних показників.

Чи необхідне технічне обслуговування для зворотного клапана повільного закриття?

Хоча зворотний клапан повільного закриття призначений для мінімального обслуговування, для забезпечення оптимальної функціональності рекомендуються періодичні перевірки. Перевірка накопичення, проведення візуальних перевірок на витоки чи зносу, а також забезпечення механізму без перешкод допоможе продовжити термін служби.

Які переваги використання зворотного клапана повільного закриття порівняно зі стандартними зворотними клапанами?

Основною перевагою повільного закриття зворотного клапана над стандартними зворотними клапанами є його здатність запобігти молотком для води, що може спричинити пошкодження ударних хвиль у сантехнічних системах. Крім того, завдяки повільному закритті він зменшує шум, підвищує надійність системи та забезпечує кращу загальну продуктивність-модель для застосувань високого тиску.

Чи можна використовувати цей клапан у комерційних додатках?

Абсолютно! Клапан повільного закриття дуже підходить як для житлових, так і для комерційних програм. Його здатність обробляти різні швидкості потоку та тиск робить його відмінним вибором для будівель, промислових процесів, очисних споруд тощо.
