3D зварювальний стіл

Місце походження: hebei

Гарантія: 1 рік

Індивідуальна підтримка: OEM, ODM

Бренд: Storan

Номер моделі: 2005

Назва продукту: 3D Гнучкий матеріал зварювальної платформи

Матеріал: чавун/сталь

Застосування: Промисловість

Толерантність розміру пор: ± 0,05 мм

Поверхнева обробка t: поверхнева нітрування

Площина: 0,02 мм/1000 мм

Шорсткість: ra1.6-ra3.2

Процес: Обробка ЧПУ

Тип: Прес -ліплення

Сертифікат: ISO9001: 2008

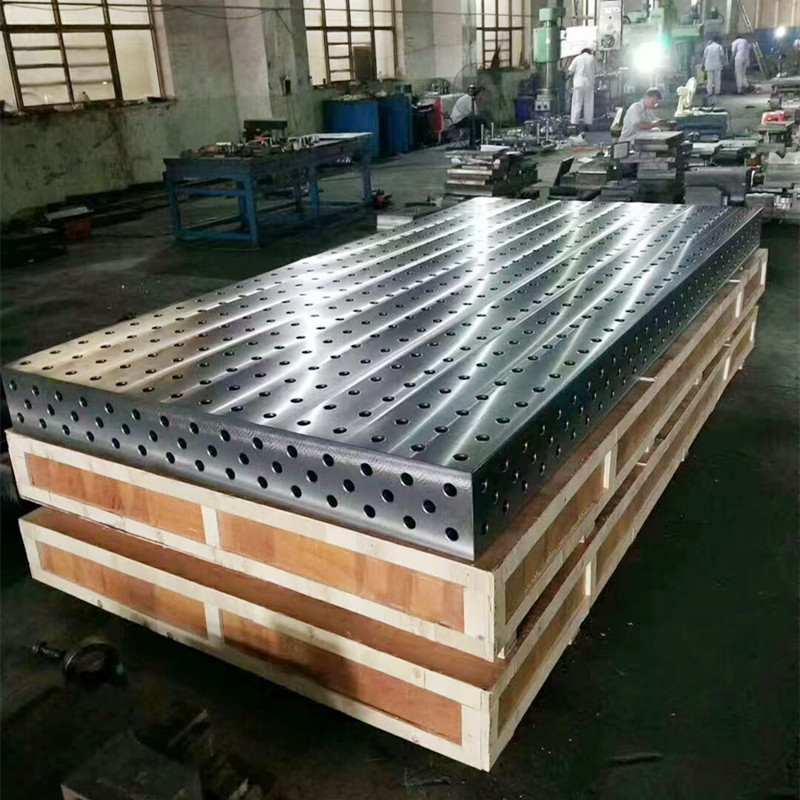

Деталі упаковки: Фанера 3D Зварювальний стіл з аксесуарами OEM HT300 Чорний оксид Фініш 3D Гнучкий Зварювальний стіл

Продаж одиниць: Один предмет

Один розмір пакету: 100x100x20 см

Одинична валова вага: 5000 кг

Час

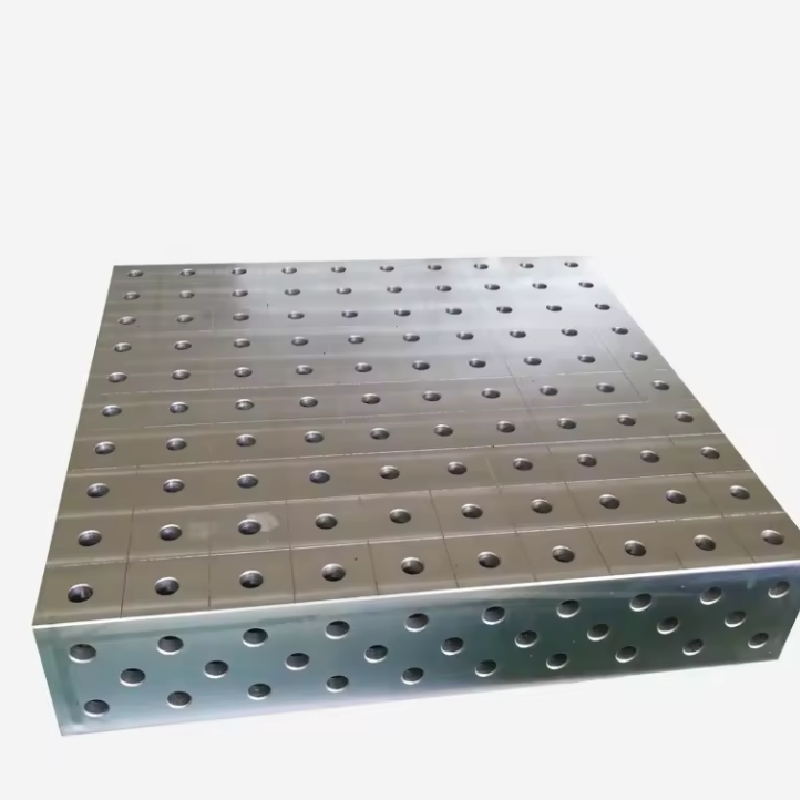

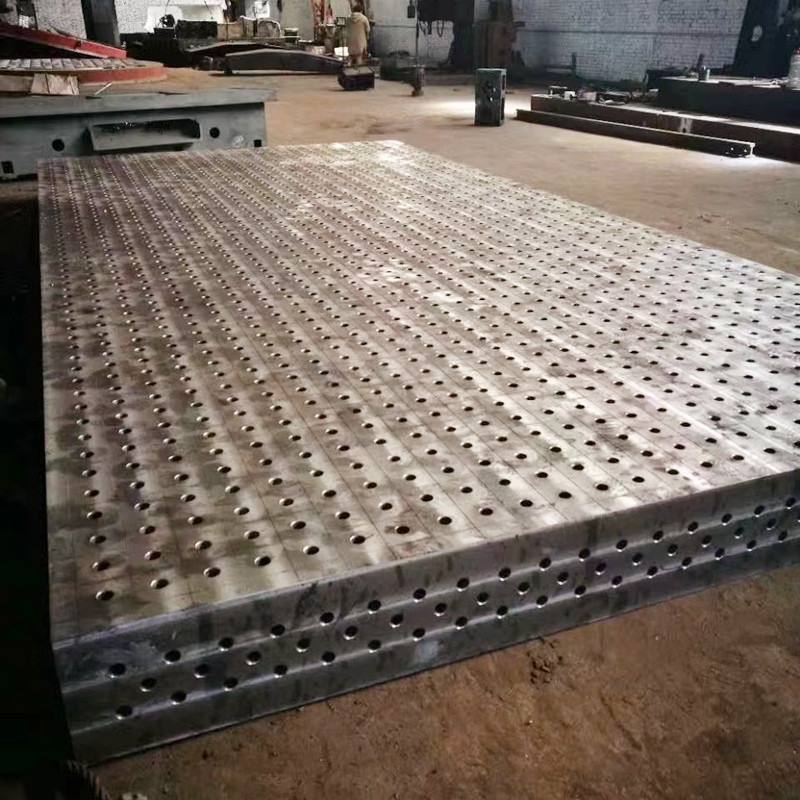

3D зварювальний стіл

3D -зварна платформа – це розширена платформа зварювальної платформи

і чотири сторони розподіляються з отворами 28, які використовуються для координації з

3D гнучкий кріплення, щоб досягти швидкого розташування та затискання заготовки

що потрібно зварювати. Переваги 3D -зварювальної платформи – це висока ефективність,

Висока точність та низька вартість. Набір 3D -систем зварювальних інструментів може в основному

задовольнити всі деталі зварювання клієнтів.

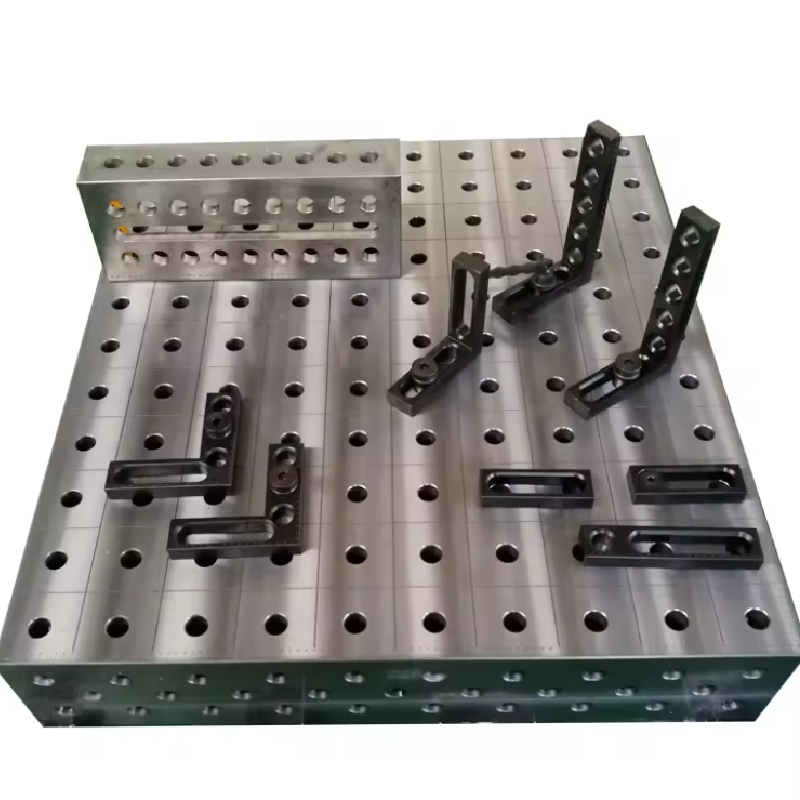

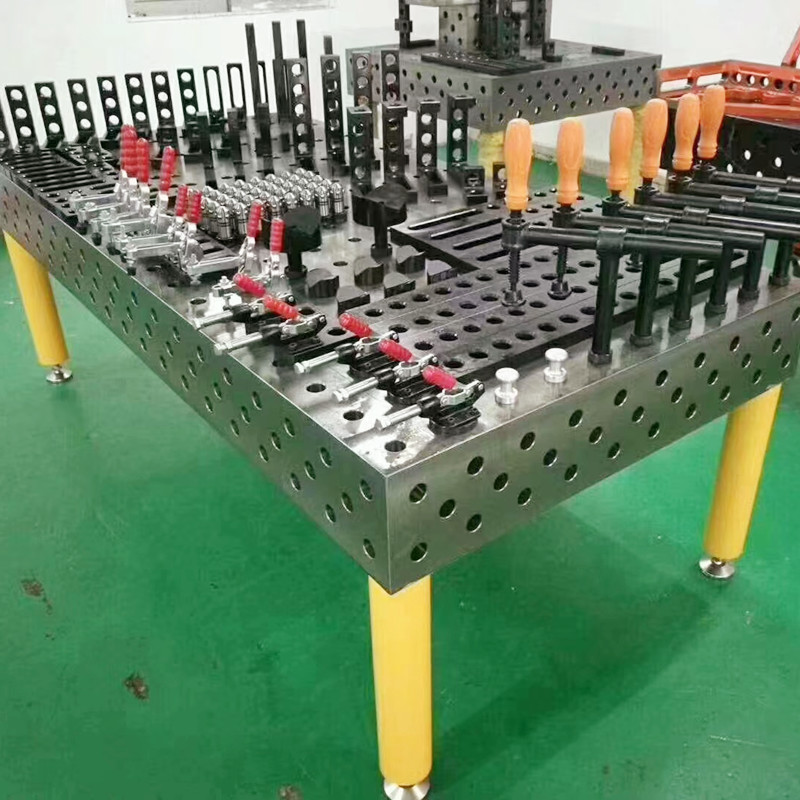

Компоненти можуть бути обладнані після вибору наступного:

1, Інструменти для підтримки: Корпус Куб-подібного куба, корпус куба L, підтримуючий кут та кутовий датчик

2, запасні частини для розташування:

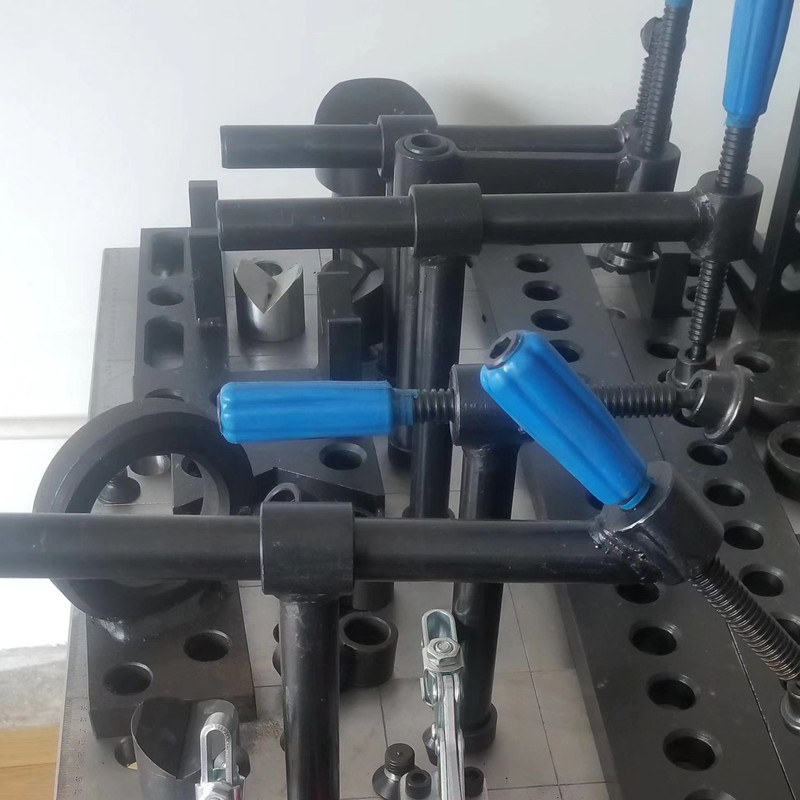

3, інструменти для затискання та виправлення

4, запасні частини для блокування робочого шматка

5, допоміжні інструменти

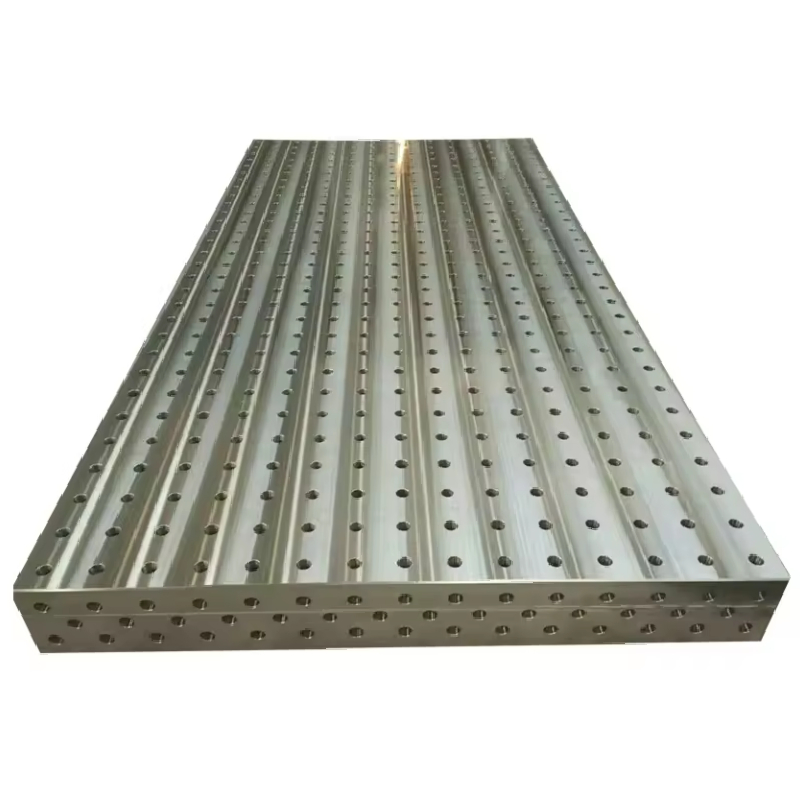

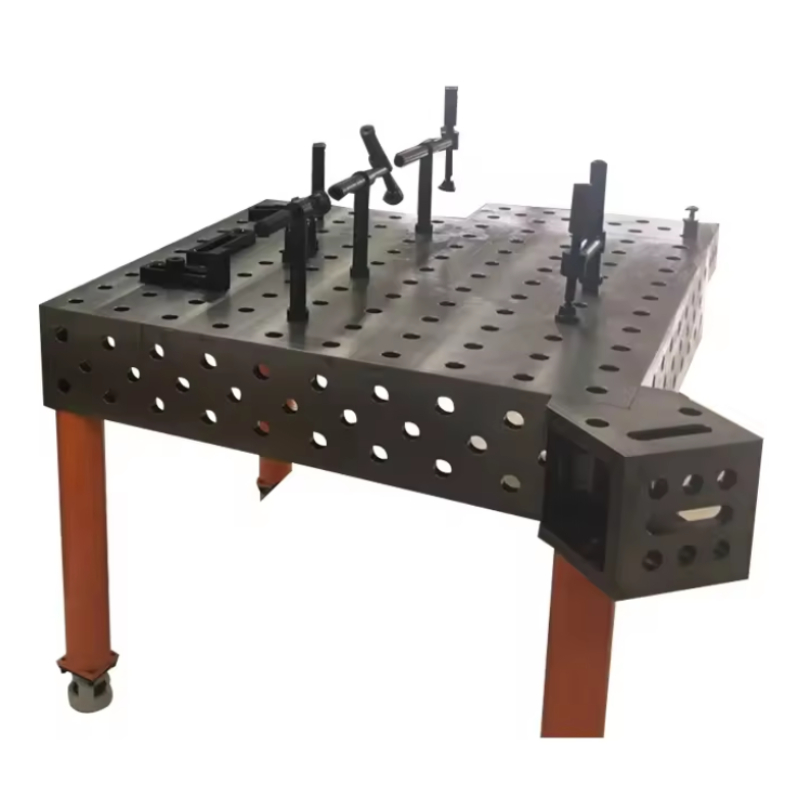

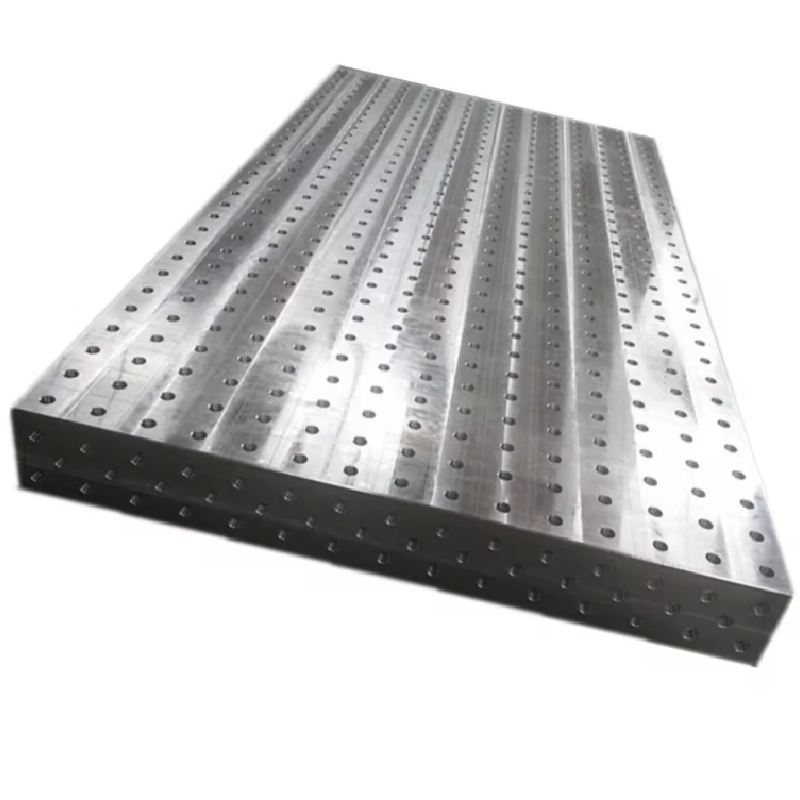

3D зварювальна таблиця 1.2×2.4 1×2 1.5×3 2x4m має в складі чавунного столу та кріплення

• - Dimensions:1000X1000mm-2000X4000mm
• - П’ять робочих поверхонь, на якій можна встановити шматок розміщення. Також можна розширити через будь -яку з п’яти робочих поверхонь.
• - Його матеріал розділений на: сталеві зварювальні таблиці (Q345) та лиття зварювальних столів (HT300).
• - Його діаметр отвору розділений на: серії D28 та серії D16.
• - Діагональна сітка: D28 – 100*100 мм; D16 – 50*50 мм.

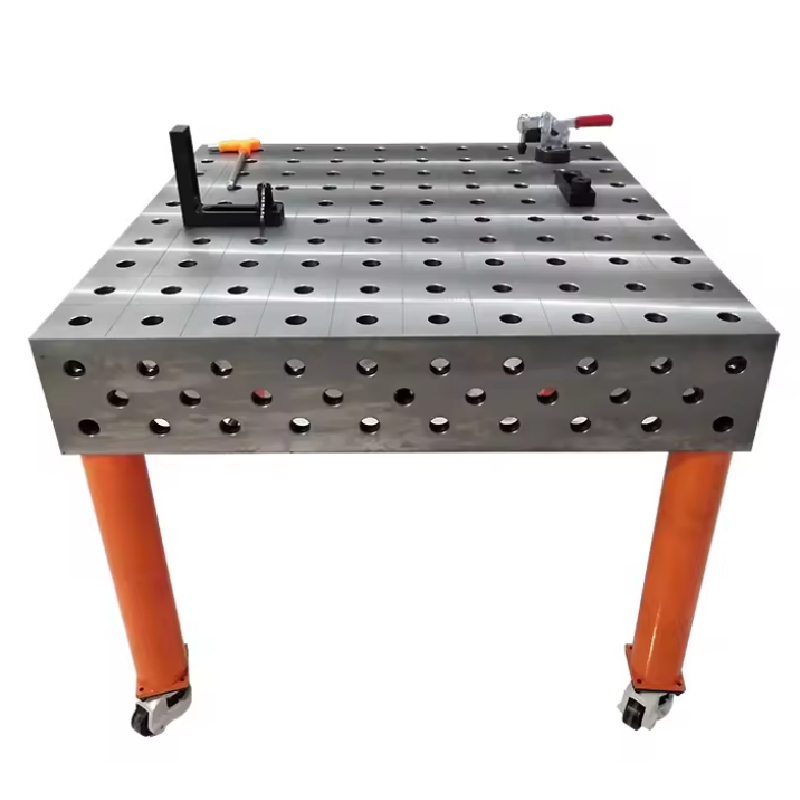

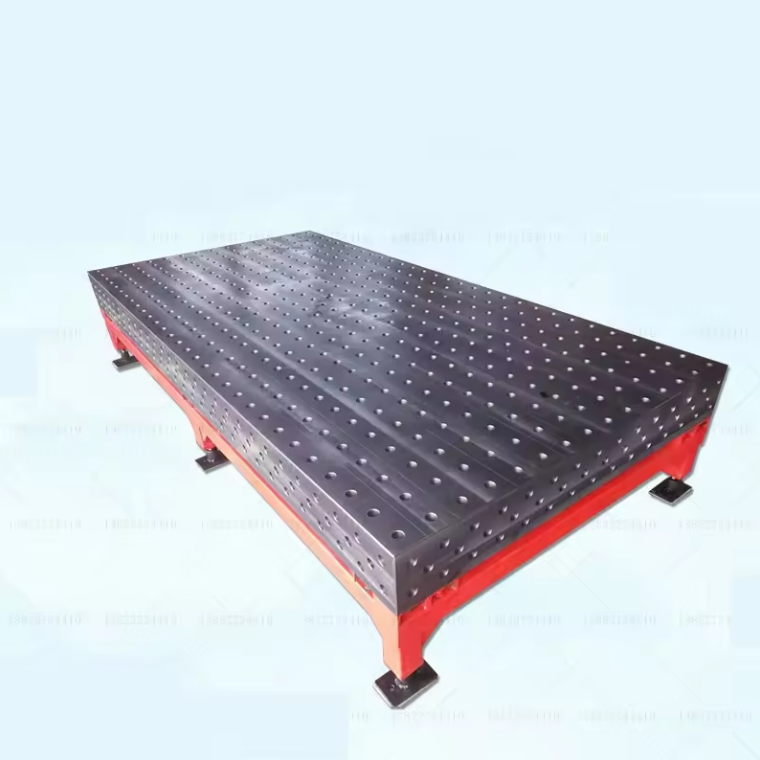

Підтримка: Ноги, сталевий каркас та гідравлічний підйомний ящик відповідно до вимоги.

3D -зварювальна платформа – це універсальне кріплення, розроблене спеціально для виготовлення зварних продуктів; Використовується для зручності зварювання, гнучкості та багатьох відмінних від традиційних методів зварювання.

Тривимірна система отвору Поєднання гнучкого обладнання для зварювання.

Три виміри: представляти три напрямки. Як правило, світильники є поздовжніми та поперечними без вертикальних напрямків. Платформа має два напрямки, і чотири краї можна використовувати для вертикальної установки, досягаючи тривимірної комбінації.

Система отвору: Основна особливість цього кріплення полягає в тому, що від платформи до аксесуарів існують стандартні отвори без традиційних потоків або Т-крок. У поєднанні з швидкими фіксованими шпильками, збірка може бути зроблена швидше і зручніше, а позиціонування може бути досягнуто.

Поєднання: Оскільки всі вкладення заздалегідь зроблені, їх можна поєднувати та коригувати відповідно до потреб продукту.

Гнучкість: За допомогою вищезазначених функцій весь набір обладнання може змінюватися відповідно до змін продукту. Набір світильників може задовольнити потреби декількох продуктів або десятків продуктів, значно прискорюючи процес дослідження та розробки продуктів та виробництва випробувань, заощаджуючи багато робочих сил, матеріальних ресурсів та фінансових ресурсів (екологічно чисті та низьковуглецеві продукти).

Зварювання: Цей продукт є універсальним кріпленням, розробленим спеціально для виготовлення зварених продуктів; Використовується для зручності зварювання, гнучкості та багатьох відмінних від традиційних методів зварювання.

Основними вимогами до праймера проти жорстокої права на платформі 3D-зварювань є: хороша адгезія до поверхні лиття, хороша продуктивність проти іржі, хороша адгезія до верхнього шару фарби та легка конструкція та зберігання.

Верхні функції, які слід шукати в 3D -зварному столі

Вибираючи 3D -таблицю зварювання, важливо враховувати різні функції, які значно підвищують продуктивність та точність у ваших зварювальних проектах. Високоякісна 3D-таблиця зварювання може все змінити оптимальні результати. Ось найкращі функції, на які слід шукати:

1. Міцна конструкція: міцний 3D-зварючий стіл повинен бути виготовлений з високоякісних матеріалів, здатних витримати великі навантаження та суворість зварювальних процесів. Шукайте столи, побудовані з міцної сталі або чавуну, забезпечуючи довговічність та стабільність.

2. Модульність: Можливість налаштування та регулювання налаштування має вирішальне значення. Модульна 3D-таблиця зварювання дозволяє інтегрувати різні додатки та аксесуари, що дозволяє налаштувати робочу область відповідно до конкретних проектів, будь то дрібні складні конструкції чи великі збори.

3. Точна обробка: Для досягнення максимальної точності поверхні та прорізи в 3D -зварній таблиці повинні бути точно оброблені. Шукайте таблиці, які пропонують сітку з точним розташованим отворами та слотами, що полегшує надійне затискач та розташування заготовки.

. Якісна 3D -зварна таблиця повинна забезпечити різноманітні точки кріплення та затискачі, що забезпечує гнучкі конфігурації та захищені у різних формах та розмірах матеріалів.

5. Сумісність із світильниками: Переконайтесь, що 3D -таблиця зварювання, яку ви вибрали, сумісна з різними системами для світильників. Ця сумісність покращить вашу здатність швидко та ефективно створювати власні налаштування, заощаджуючи час та підвищуючи продуктивність.

6. Поверхнева обробка: поверхня, яка чинить опір забрудненню та зносу, є життєво важливою у зварювальному середовищі. Шукайте столи з антипірними покриттями або оздобленням, які допомагають підтримувати чисту робочу поверхню та продовжити термін експлуатації столу.

Переваги використання 3D -зварювальної таблиці для точності роботи

У світі виготовлення металів досягнення точності та точності є першорядним для успішних проектів. Одним з найефективніших інструментів, доступних для зварювання, є точність 3D -зварювальна таблиця. Це необхідне обладнання не тільки підвищує продуктивність праці, але й значно покращує якість готової роботи.

Точна 3D -таблиця зварювання розроблена з надійною рамкою, яка дозволяє налаштувати налаштування, пристосовані до конкретних вимог кожного проекту. Поверхня, як правило, виготовляється з високоякісних матеріалів, забезпечуючи довговічність та стабільність під час зварювання. Ця стабільність може запобігти викривленню або спотворенню металевих деталей, що має вирішальне значення для підтримки високих стандартів точності.

Ще однією суттєвою перевагою використання точної таблиці зварювання 3D є вдосконалені джиги та світильники, які він може вмістити. Багато з цих таблиць поставляються з Т-куточками або отворами, які дозволяють зварювальникам надійно затискати компоненти. Ця функція є важливою для багатовимірних проектів, де підтримка правильної конфігурації є життєво важливою. Як результат, ризик нерівності та помилок значно зменшується, що дозволяє чистим та точним швам.

Більше того, використання точної таблиці зварювання 3D може впорядкувати робочий процес і скоротити час, витрачений на кожен проект. Надаючи призначену робочу область, яка організована та ефективна, зварювальники можуть більше зосередитись на творчих та технічних аспектах своєї роботи, а не на налаштуванні. Ця підвищена ефективність призводить до більш високого рівня продуктивності та в кінцевому рахунку кращої прибутковості для бізнесу.

На закінчення, інвестування в точність 3D -зварювального столу – це зміна ігор для будь -якого професійного зварювального приміщення, що прагне покращити своє ремесло. Завдяки своїй здатності забезпечувати стабільність, налаштування та ефективність, це неоціненний інструмент, який підтримує якісну та точну зварювальну роботу. Незалежно від того, чи є ви досвідченим експертом чи початківцем у сфері зварювання, використання точності 3D -зварювального столу, безсумнівно, підніме ваші проекти на наступний рівень.

Основні функції та значення промислового застосування 3D -таблиць зварювання

3D-зварні таблиці Storaen переосмислюють точність та ефективність у виготовленні промислового зварювання, слугуючи універсальними модульними платформами, розробленими для упорядкування позиціонування заготовки, інтеграції кріплення та багатосайкових зварювання. Як провідний постачальник таблиць виготовлення зварювання, ми пропонуємо рішення, що поєднують високу жорсткість, налаштовані конфігурації та повторювану точність-що істотно для сучасних виробничих середовищ, що вимагають результатів зварювання нульового дефекту.

Точне позиціонування в основі

В основі нашої конструкції 3D-зварювального столу-п’ятисторонна сітка точних махінних отворів (серії D28 або D16), що дозволяє безшовно кріплення затискачів, кутів та світильників по всій поверхні та всі чотири бічні панелі. Ця сітка (100×100 мм або 50х50 мм відстань) забезпечує позиційну точність в межах ± 0,05 мм, усуваючи здогадки у вирівнюванні складних компонентів, таких як автомобільні кадри шасі, аерокосмічні дужки або важкі деталі машин. Результат? Повторювана установка зварювання, яка зменшує коригування випробувань та помилок на 60%, критична для масового виробництва, де послідовність не підлягає обороту.

Модульна гнучкість для різноманітних потреб виготовлення

Наші зварювальні столики процвітають на пристосованості:

Інтеграція з багатоплатформ: Стандартні розміри (1000×1000 мм до 2000×4000 мм) можуть бути закріплені разом за допомогою штифтів швидкого замикання, створюючи розширені робочі поверхні для великих проектів-це для складання суднобудування або сільськогосподарського обладнання.
Зміни кріплення без інструментів: сумісна з широким діапазоном зварювальних аксесуарів (U-блоки, Т-куточки, магнітні затискачі), таблиця дозволяє швидко переналаштувати між різними завданнями, скоротити час налаштування на 50% порівняно з традиційними таблицями фіксованого положення.

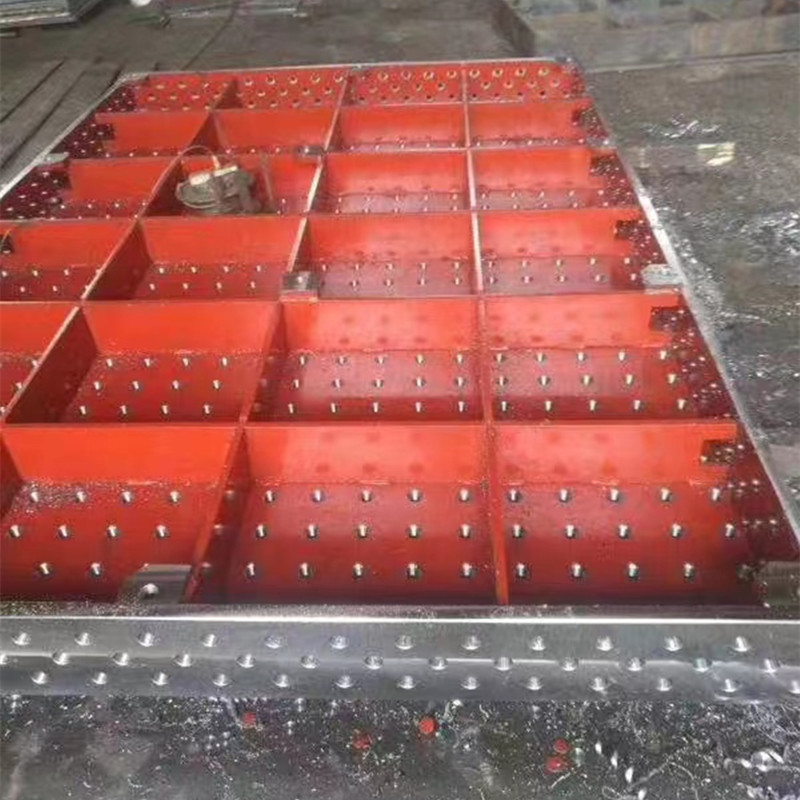

Важка вантажопідйомність: Побудована з чавуну HT300 або сталі Q345 з ребристим підструктурою, ці таблиці витримують статичні навантаження до 2700 кг, підтримуючи навіть найбільші промислові компоненти без відхилення-повинні для виготовлення рукоятки екскаватора або виготовлення структури крана.

Промислові програми: де точність відповідає продуктивності

Автомобільне виробництво

Використовуйте як стіл для виготовлення зварювання для складання кадрів кузова автомобіля, забезпечуючи вирівнювання швів у межах ± 0,1 мм для відповідності стандартам якості OEM. Параметр покриття проти роздипасного періоду захищає поверхню від зварювального сміття, продовжуючи термін служби у виробничих лініях з великим обсягом.

Аерокосмічна та оборона

Критично для виготовлення легких конструкцій з алюмінієвого сплаву (наприклад, кріплення двигуна літаків), де теплова стійкість столу (мінімальна експансія при зварювальному теплі) та площина (0,02 мм/1000 мм) запобігають розмірному відхиленню, яке може погіршити безпеку польоту.

Важка техніка та обладнання

Рішення для зварювання рамки бульдозера або кожухів промислового насоса, завдяки його надійній конструкції та модульній конструкції, яка вміщує незвичайні заходи за допомогою спеціальних установок кріплення.

Чому Storaen 3D зварювальні столи ведуть шлях

Крім основних функцій, наші таблиці функції:

Досконалість поверхні: земляна поверхня (RA1.6-RA3.2) забезпечує плавний рух кріплення та точне вирівнювання, тоді як додаткова обробка нітридуйте підвищує стійкість зносу в абразивних зварювальних умовах.
Глобальна відповідність стандарту: Сертифікована ISO 9001 та JB/T7974-99, наші 3D-таблиці зварювання відповідають суворим вимогам міжнародних стандартів виготовлення, забезпечуючи спокій у транскордонних проектах.

Підніміть процес зварювання за допомогою Storaen

Незалежно від того, чи потрібен вам компактний зварювальний стіл для прототипування або масштабний 3D-зварювальний стіл для масового виробництва, рішення Storaen забезпечують точність, довговічність та гнучкість, необхідні для випередження в сучасному виготовленні. Мінімізуючи час налаштування, максимізуючи сумісність кріплення та забезпечуючи повторювану точність, наші таблиці перетворюють зварювання з посібника, схильного до помилок у впорядкованому, автоматизованому робочому процесі-усунення вашої команди для побудови кращого, швидше та з неперевершеною впевненістю.

Системи аксесуарів та спеціальні рішення для 3D -таблиць зварювання

3D -зварювальні таблиці Storaen доповнюються всебічною системою аксесуарів та індивідуальними спеціальними рішеннями, розробленими для досягнення максимальної універсальності, точності та пристосованості для кожної потреби у виготовленні зварювання. Незалежно від того, чи потрібні вам стандартні компоненти для швидких налаштувань або замовлених модифікацій для унікальних проектів, наші пропозиції перетворюють вашу таблицю виготовлення зварювання на вузькоспеціалізовану робочу станцію – розроблені для задоволення вимог сучасного виробництва.

Модульна екосистема аксесуарів для безшовної інтеграції

Наші аксесуари для підключення та гри покращують функціональність вашої таблиці зварювання, що дозволяє швидко змінювати конфігурацію та оптимізований робочий процес:

Інструменти підтримки та вирівнювання: Регульовані сталеві ніжки з антивібраційними прокладками забезпечують стабільну установку на нерівномірних підлогах магазину, тоді як гідравлічні системи підйому (діапазон висоти 100–500 мм) дозволяють ергономічному розташуванню для накладних або важкодоступних зварних швів.

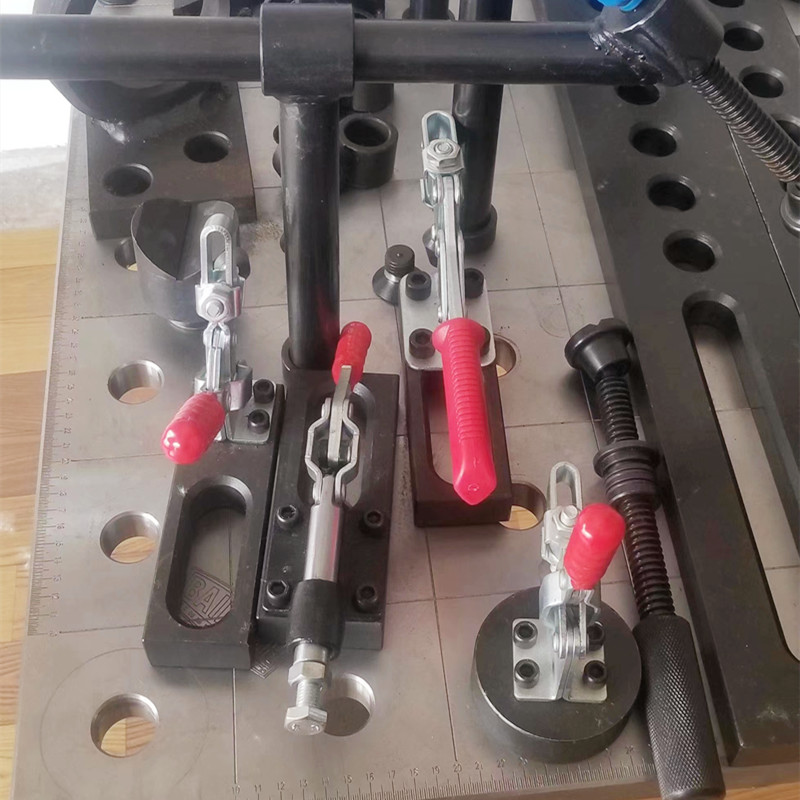

Рішення з фіксування та затискання: діапазон магнітних затискачів, перемикання затискачів та U-блоки (сумісні з системами отворів D28/D16) Забезпечені заготовки будь-яких форм і розмірів, з механізмами швидкого випуску, що скорочують час встановлення кріплення на 40%. Кутові кронштейни (регулюються 0–90 °) та точні квадрати допомагають у вирівнюванні мульти осі, критичних для складних зборів, таких як робототехнічні руки або аерокосмічні ферми.
Додатки безпеки та захисту: антипластичні покриття (застосовуються до настільних поверхонь) та знімні охоронці сплеску мінімізують накопичення сміття, тоді як теплостійкі килимки захищають систему сітки від тривалого впливу на зварювальні дуги-розширення терміну служби столу в умовах високої інтенсивності.

Спеціальні рішення: розроблені до вашого бачення

Індивідуальні розміри та конфігурації

Крім стандартних розмірів (від 1000х1000 мм до 2000×4000 мм), ми розробляємо 3D-таблиці зварювання на власні довжини, ширини та висоти-включаючи негабаритні платформи (до 5000×3000 мм) для промислових проектів. Нетгутні форми (кругові, L-подібні) та вбудовані монтажні ділянки розміщують спеціалізовані машини або автоматизовані зварювальні роботи, забезпечуючи безшовну інтеграцію у вашу виробничу лінію.

Точні функції

Налаштування системи отвору: відрегулюйте відстань від отвору (наприклад, 75×75 мм для гібридних сітків) або вкажіть типи метричних/імперських потоків (M12, ½ ”-13 UNC), щоб відповідати існуючим світильникам, усуваючи потребу в адаптерах.
Поверхневі обробки: вибирайте з оздоблення ґрунту (RA1.6 для стандартного використання) або суперфабінованих поверхонь (RA0.8 для вирівнювання метрології), з додатковим нітруванням (HV900+) для підвищення твердості та протистояння абразивному зносу у важких програмах.

Модифікації, що стосуються галузі

Автомобільний: інтегровані T-Slots для вирівнювання конвеєра, ідеально підходять для зварювальних клітин швидкісної частини автомобілів.
Аерокосмічний простір: Немагнітні вставки з нержавіючої сталі для запобігання перешкод із чутливим обладнанням NDT (неруйнівні випробування) під час зварювання алюмінієвого сплаву.
Морський: Епоксидне покриття нижньої сторони стійкості до корозії в морських середовищах, поєднаних з армованими кутовими кронштейнами для виготовлення компонентів морської установки.

Швидка поворот та глобальна підтримка

Аксесуари для аксесуарів: Більшість затискачів, ніг та інструментів вирівнювання судять протягом 24 годин, забезпечуючи мінімальний час простою для коригування виробничих ліній.
Спеціальні часи керівництва: Стандартні спеціальні таблиці (некомплексні конструкції) доставляються через 15–20 днів, із спеціальною інженерною підтримкою для вдосконалення креслень та вибору матеріалів (наприклад, нержавіюча сталь для застосувань харчових продуктів).
Сертифікована якість: Усі спеціальні 3D-таблиці зварювання проходять жорстке тестування плоскості (0,02 мм/1000 мм) та перевірку навантаження, що супроводжується звітами про калібрування ISO 9001 для простежуваного контролю якості.

Розблокуйте весь потенціал вашого зварювального столу Fab

Завдяки аксесуарним системам Storaen та спеціальними рішеннями, ваша таблиця виготовлення зварювання стає більше, ніж робочий стіл – це масштабована платформа для інновацій. Незалежно від того, чи потрібні вам компоненти без полиць для негайного підвищення продуктивності або повністю налаштованої 3D-зварювальної таблиці для новаторського проекту, наша команда поєднує інженерну експертизу з виробничою спритністю, щоб поставити рішення, які відповідають вашому баченню. Підніміть свої зварювальні операції аксесуарами, які адаптуються та налаштовують, що перетворюються – оскільки у виготовленні, точність – це все, і один розмір ніколи не підходить.

Загально використовувана анти-річна праймер-жирна фарба. Натуральна смоляна фарба. Асфальтова фарба. Фосфізаційна фарба тощо. Їх продуктивність та діапазон застосування різняться. Зварена плоска плита була очищена. Після проходження перевірки. Зазвичай фарбу проти іржі наносять на немашинні поверхні або на всіх поверхнях. При застосуванні слід ретельно розуміти, що при виборі та виробництві зварювальних плоских пластин процес ручного фарбування, як правило, простий. Економічно зручний і підходить для виготовлення кастингу з однією частиною.

1. Робота середовища зварювальної платформи. Робоче середовище, придатне для різних фарб проти кориї, змінюється. Тому, вибираючи, слід розуміти робоче середовище зварної плоскої пластини.
2.  Ґрунтовка та вершина не потрібно відповідати. Зварювання плоских пластин, крім грунтовки. І його потрібно намальовувати зверху. Більшість вершин застосовуються після механічної обробки, тому слід враховувати адгезію між праймером та вершиною. Як правило, праймери та верстви, приготовані з подібними матеріалами фарби, відповідають. Праймери та вершини, приготовані з різними типами фарб, можуть бути не сумісними через їх сильну адгезію. Вони не можуть добре зв’язуватися один з одним. Тому необхідно зрозуміти виконання фарби.
3. Метод побудови анти-Рустої праймера. Кожен праймер анти-Русти має свій хороший метод побудови та покриття. Щоб підтвердити, чи є на заводі чи семінару такі умови, зварна плоска плита виготовляється відповідно до стандарту JB/T7974-99. Продукт виготовлений у ребристину пластину та тип коробки. Робоче обличчя має прямокутну форму, виготовлену з матеріалу HT200. Робоче обличчя приймає технологію вискоблювання та шліфування, а V-форму можна обробляти на робочому обличчі. Т-подібна форма. U-подібні канавки та кругові отвори. Довгі отвори тощо. Зварювальна плоска плита – це плоский еталонний інструмент, який використовується для зварювання заготовки, а плоска плита повинна бути відрегульована на горизонтальну відповідність відповідно до вимог встановлення. Навантаження рівномірно розподіляється на кожній точці підтримки. При використанні при температурі навколишнього середовища 20 ± 5 ℃ слід уникати вібрації.
